10 - rolo do Purlin de 3.0mm CZ que forma a flange da máquina e a mudança da Web perto automaticamente

10 - 3.0mm CZ Purlin Roll Forming Machine Flange And Web Change By Automatically

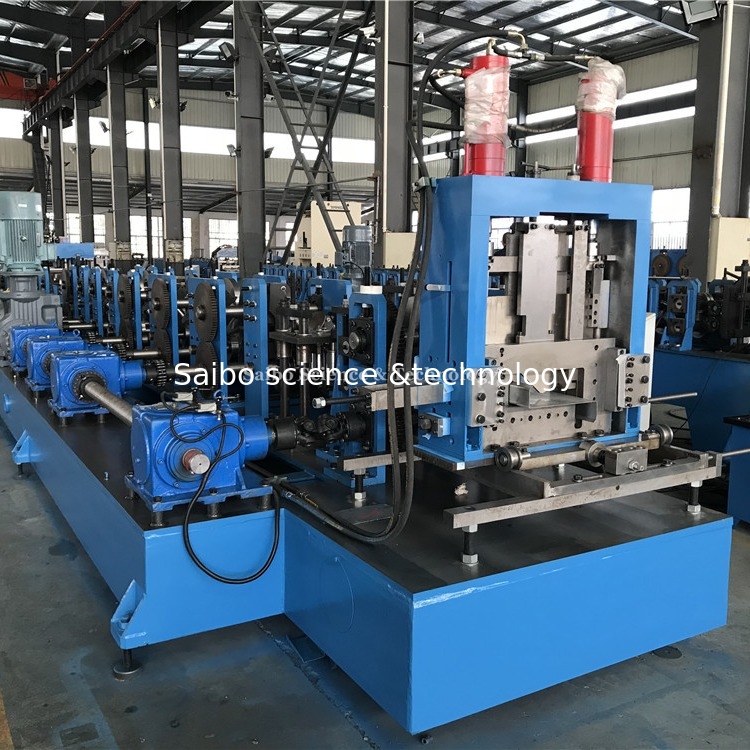

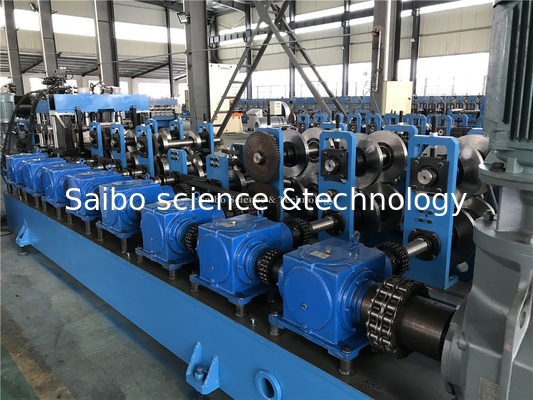

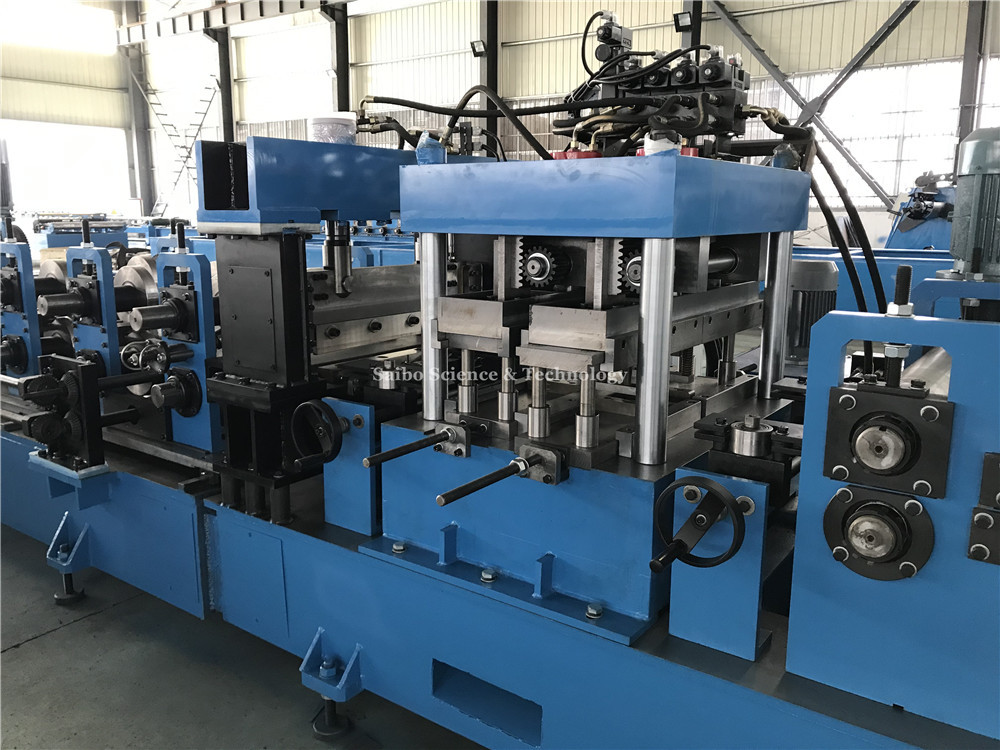

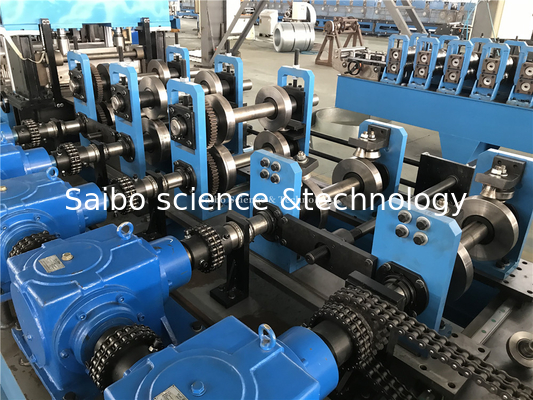

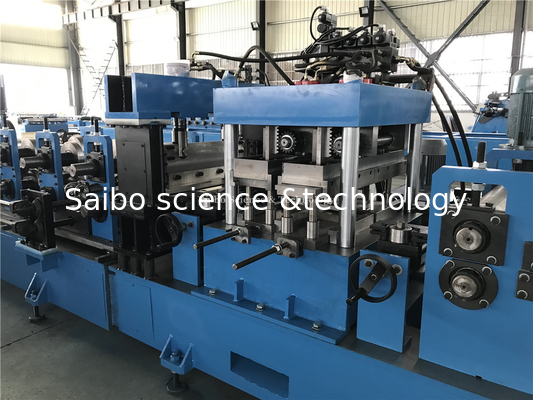

10 - 3.0mm CZ Purlin Roll Forming Machine Flange And Web Change By Automatically 10 - 3.0mm CZ Purlin Roll Forming Machine Flange And Web Change By Automatically 10 - 3.0mm CZ Purlin Roll Forming Machine Flange And Web Change By Automatically 10 - 3.0mm CZ Purlin Roll Forming Machine Flange And Web Change By Automatically
Informação Básica
Lugar de origem: CHINA
Marca: Saibo
Certificação: CE/ISO
Número do modelo: CZ
Quantidade de ordem mínima: 1 grupo
Preço: negotiable
Detalhes da embalagem: Apropriado para a expedição do oceano
Tempo de entrega: 60 dias de trabalho após o depósito recebido
Habilidade da fonte: 300 grupos pelo ano
Melhor preço contacto
Informação detalhada
Nome do produto: Rolo do Purlin da CZ que forma a máquina Poder: 22.5KW
Tamanho: CZ Espessura de aço: 1.0-3.0mm
Decoiler: Manual ou hidráulico ESTAÇÃO: 16 Estações
Material do rolo: GCr15 Movimentação: Corrente
Necessidade do recipiente: 1x40GP Material: Aço galvanizado
Destacar:

Automaticamente rolo do Purlin da CZ que forma a máquina

,

rolo do Purlin de 3.0mm CZ que forma a máquina

,

Purlin de 22

Descrição de produto

Rolo do Purlin da CZ que forma a máquina

O Purlin de C/Z como uma da seção importante em PEB, na mesma máquina pode fazer o canal do canal de C, do bordo de C, o purlin de Z e a seção do Sigma. e a Web & para flangear todo o ajustável automático pelo servo motor para obter a precisão alta. E nós damos a caixa de engrenagens para a movimentação; Mude C a Z em automático igualmente, n um sentido real conseguir a produção completa da automatização





especificação 1.Main

Não Especificação do material

1



 Material apropriado Aço carbono e aço galvanizado

2



 Largura da matéria prima Baseado nos tamanhos do purlin.
3 Espessura 1.5mm-3.0mm



2.Specification dos componentes

Não   Especificação técnica & observação
1

Un-coiler manual




  • Largura da alimentação: 500mm
  • Capacidade: De 3 toneladas
  • Modo de para expandir o &fight: interno expanda o &fight pelo manual
  • Maneira de alimentação: manual
  • Cor: azul
2

Nivelando a parte




  • Rolo de Flattener: a parte superior é 3 rolos, é para baixo 4 estações (o total é 7 rolos)
  • Material do rolo de Flattener: Dureza térmica do tratamento do SAE 1045 48-52 HRC.
  • Diâmetro do eixo do flattener: ¢70mm, material é SAE 1045, endurecendo-se e moderando
4

Rolo principal que forma a máquina




  • Estação do rolo: estação de 16 stations+ um de para retificar
  • Poder principal: 15kw
  • Material do rolo: Gcr15, 58-62, dureza de HRC e para cromar a superfície chapeada
  • Diâmetro do eixo: material de ¢70mm: SAE1045
5

Estrutura da máquina:




  • Quadro principal pela soldadura do feixe 350H
  • Estrutura da máquina: sistema do corte do elétrodo do fio
  • Movimentação pela caixa de engrenagens
6

Sistema de corte hidráulico




  • Máquina para adotar o sistema hidráulico do corte do cargo.
  • Cortando o poder por hidráulico, 7.5KW
  • Corte após a formação: Corte a folha após o rolo que forma ao comprimento exigido
  • Cortando o movimento: A máquina principal parará ao cortar, após o movimento que a máquina continuará automaticamente.
  • Material da lâmina: Cr12 com tratamento térmico 58-60°
  • Tolerância do comprimento: 3000mm+/- 1.5mm
7

Sistema hidráulico











  • Energia hidráulica: 7.5kw
  • Válvula de solenoide: 1 grupo
  • Óleo hidráulico: óleo 46# hidráulico




8

Armário de controle do computador









  • Ajuste programável do comprimento e da quantidade do perfil
  • Língua do sistema operacional: Inglês e chinês
  • Computador usado para controlar o comprimento & a quantidade. A máquina cortará automaticamente ao comprimento e parar a quantidade é conseguida se necessário
  • A irregularidade do comprimento pode ser alterada facilmente.
  • Tipo do PLC: Panasonic
9

Para fora tabela




  • Articulado pelo tubo de aço
  • Tamanho: aproximadamente 2.0m long*0.8mwide*0.6-1mhigh
  • Uma tabela da saída com o rolo de apoio três
  • Quantidade: 2 unidades



desenho 3.Profile:




10 - rolo do Purlin de 3.0mm CZ que forma a flange da máquina e a mudança da Web perto automaticamente 0



carta 4.The do fluxo de processo



Un-coiler-nivelamento — Formar-cargo do Pre-corte-Perfurar-rolo que corta a tabela

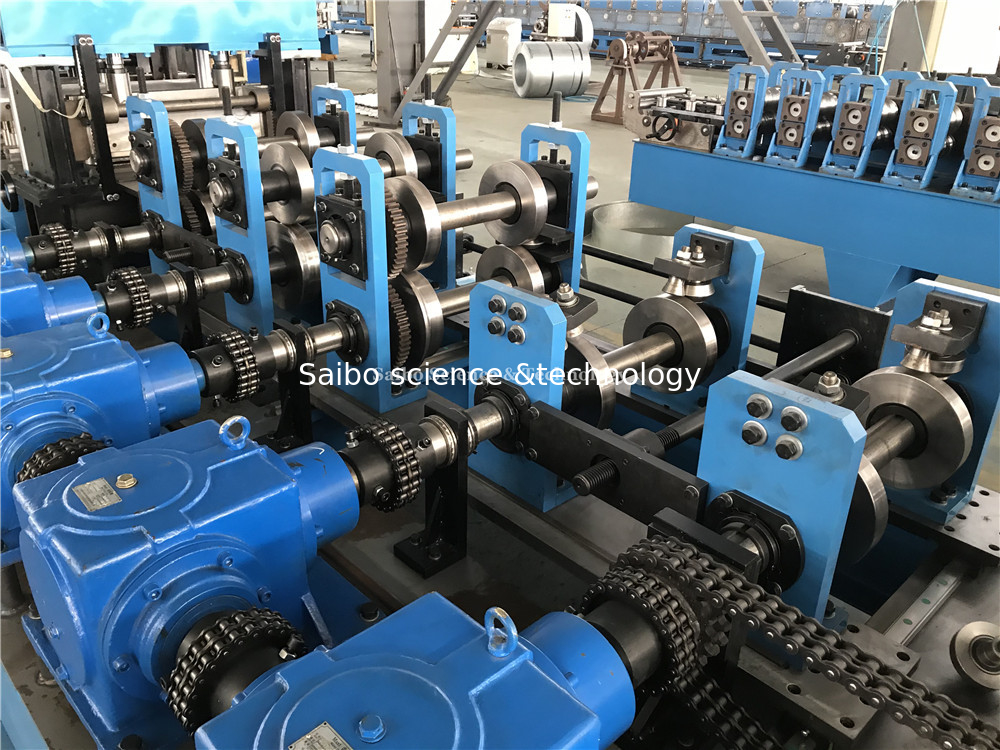

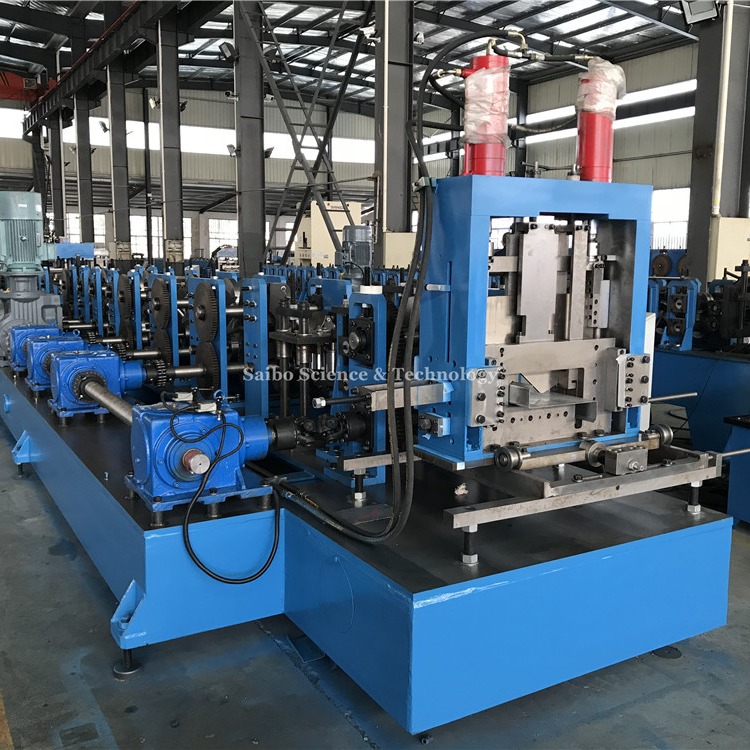

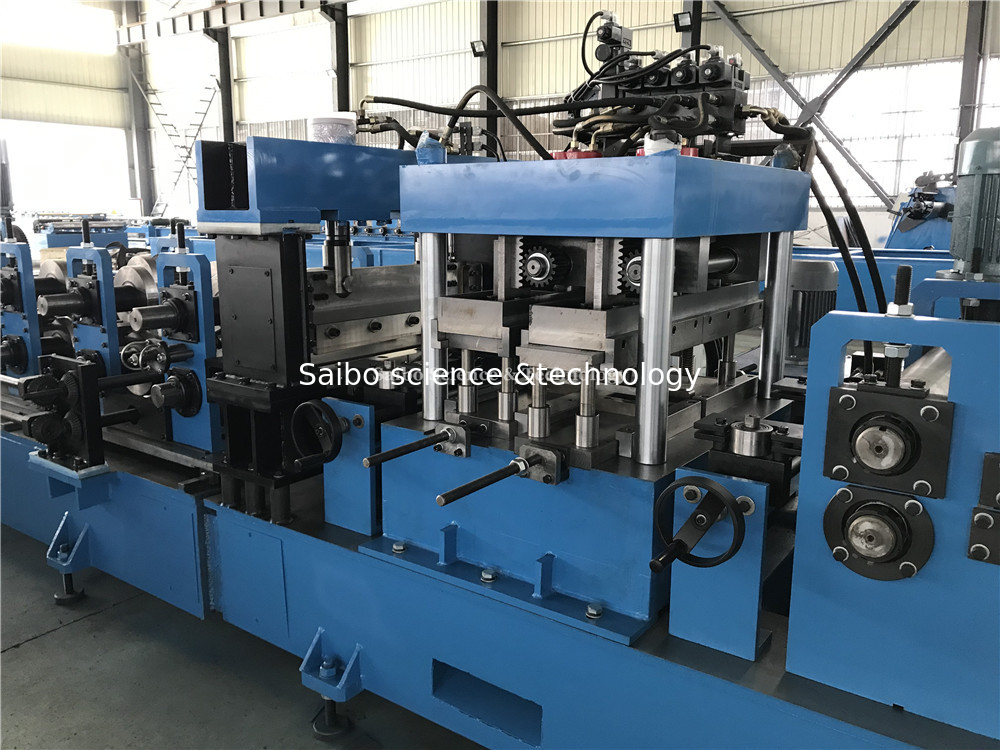

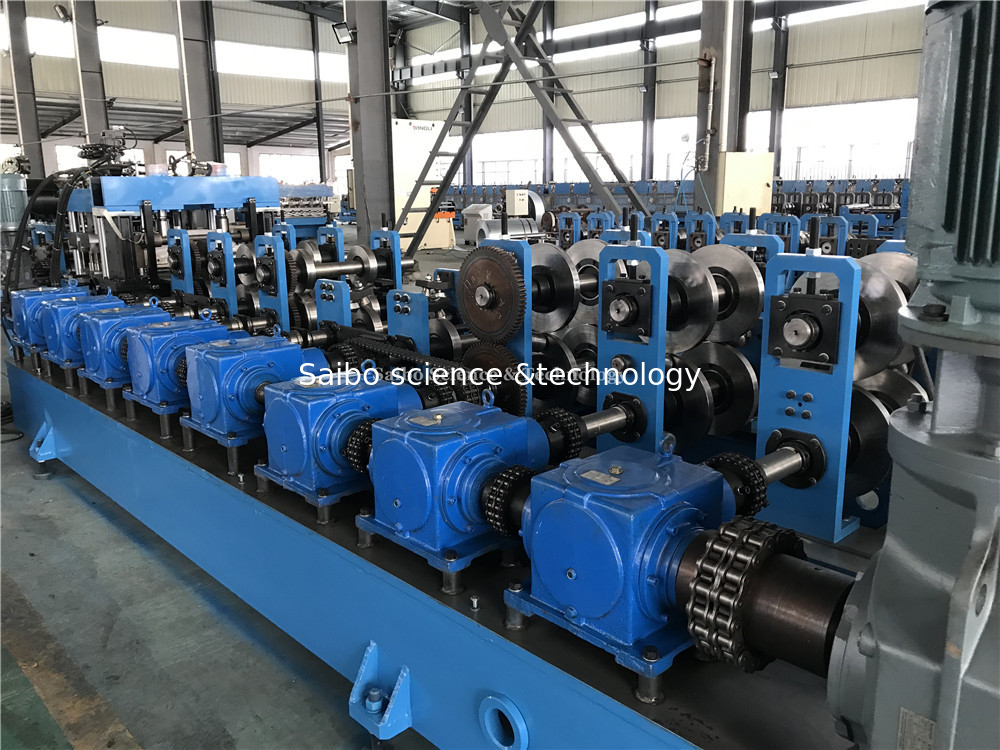

5. Imagens da máquina para a referência

10 - rolo do Purlin de 3.0mm CZ que forma a flange da máquina e a mudança da Web perto automaticamente 1

10 - rolo do Purlin de 3.0mm CZ que forma a flange da máquina e a mudança da Web perto automaticamente 2



6. Garantia

  • Garantia: garantia de 1 ano da data da expedição
  • Garantia:

1: Garantido contra os maus funcionamentos devido aos defeitos de fabricação por 1 ano após a data da expedição. Os reparos serão feitos gratuitamente.

2: Os reparos não estarão livres executado da mudança mesmo durante o período de garantia no seguem circunstâncias

- Dano ocorre devido a uma catástrofe natural

- O mau funcionamento ocorre devido ao erro do usuário

- O mau funcionamento ocorre devido às alterações

- O mau funcionamento ocorre devido a um movimento ou a uma expedição mais adicional após a instalação

3: O bilhete de ar, o custo do transporte, o hotel, as refeições e 80$ pelo dia serão para a conta do comprador se o coordenador do fabricante tem que dever enviar à fábrica do comprador para manter a máquina durante o período de garantia.
