| Lugar de origem: | China |
|---|---|
| Marca: | Saibo |
| Número do modelo: | YX54-342 |
| Quantidade de ordem mínima: | 1 conjunto |
| Detalhes da embalagem: | Apropriado para a expedição do oceano |
| Tempo de entrega: | 60 dias de trabalho após o depósito recebido |
| Habilidade da fonte: | Negociação |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| Destacar: | 7.5KW Ridge Cap Roll Forming Machine,Máquina de moldagem de rolos de 6m/min,Máquina de formação de rolos de encapsulamento por servo-acionamento |
||
Dados técnicos da máquina de moldagem de rolos de cresta
Máquina de formação de casca para fazer a casca de casca adequada para a cobertura de chapa de aço.
Aqui estão algumas máquinas populares para a sua referência,parar para cortar a máquina,Velocidade de trabalho entre 2 e 4 m/min.
Crista padrão com perna plana, que precisam cortar a perna de acordo com folhas trapezoidais de cobertura durante a instalação/
uma crista especial cortada de acordo com folhas trapezoidais de cobertura,que podem ser facilmente fixados em telhados sem cortar mais durante a instalação, o que melhora muito a eficiência do trabalho, e fazer uma excelente combinação com folhas de telhado à prova de água.
As máquinas de formação de tampas de cresta Saibo incluem descoilador manual de 3 toneladas, máquina de formação com corte de poste, controlador PLC, estação hidráulica, mesa de execução.Sistema de controlo Mitsubishi ou Siemenspermitem-lhe fácil de usar, você só colocar no comprimento e peças, rolando máquina formadora irá funcionar automaticamente.
1Perfil para referência
2Especificação do material
| - Não, não. | Especificação do material | |
1
| Material adequado | IGPP |
2
| Largura da matéria prima | 403 mm |
| 3 | Espessura | 0.4-0.6 mm |
3. Parâmetros detalhados da máquina
| 1 | RMaterial de oler | Superfície cromada com cromo ASTM1045 |
| 2 | Estação de rolamento | 7 estações + 4 estações de rolos laterais |
| 3 | Diâmetro do eixo | ¢65mm material: 40CR com temperamento |
| 4 | Estrutura da máquina | Cortes de eléctrodos de arame |
| 5 | Quadro da máquina | Solução de vigas de 350H |
| 6 | Modo de alimentação | Manualmente |
| 7 | Motor principal | 7Servomotor de 5 kW |
| 8 | Potência hidráulica | 15 kW |
| 9 | Material do molde da prensa | Dureza Cr12, 58-62 HRC |
| 10 | Materiais da lâmina e do molde da prensa | Dureza Cr12, 58-62 HRC |
| 11 | Sistema de corte | corte de postes hidráulicos |
| 12 | Material adequado | Aço colorido, 0,4-0,6 mm |
| 13 | Sistema de accionamento | por caixa de engrenagens |
| 14 | Voltagem | 380V, 50HZ, 3P |

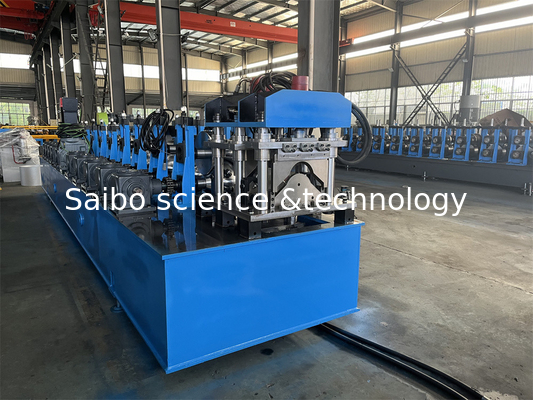

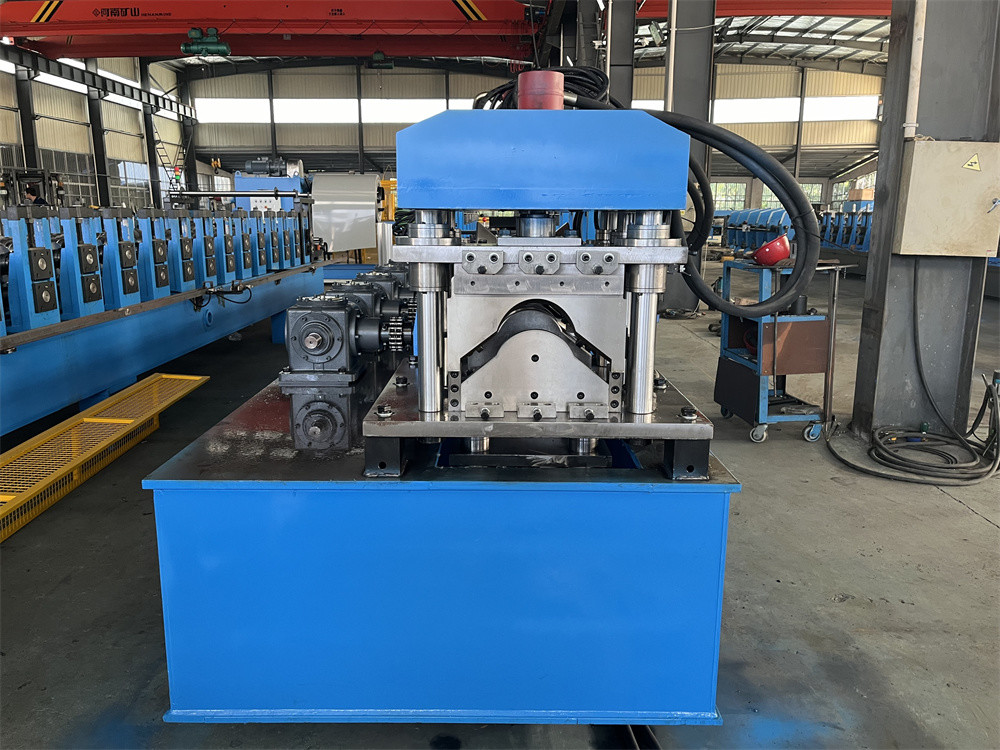

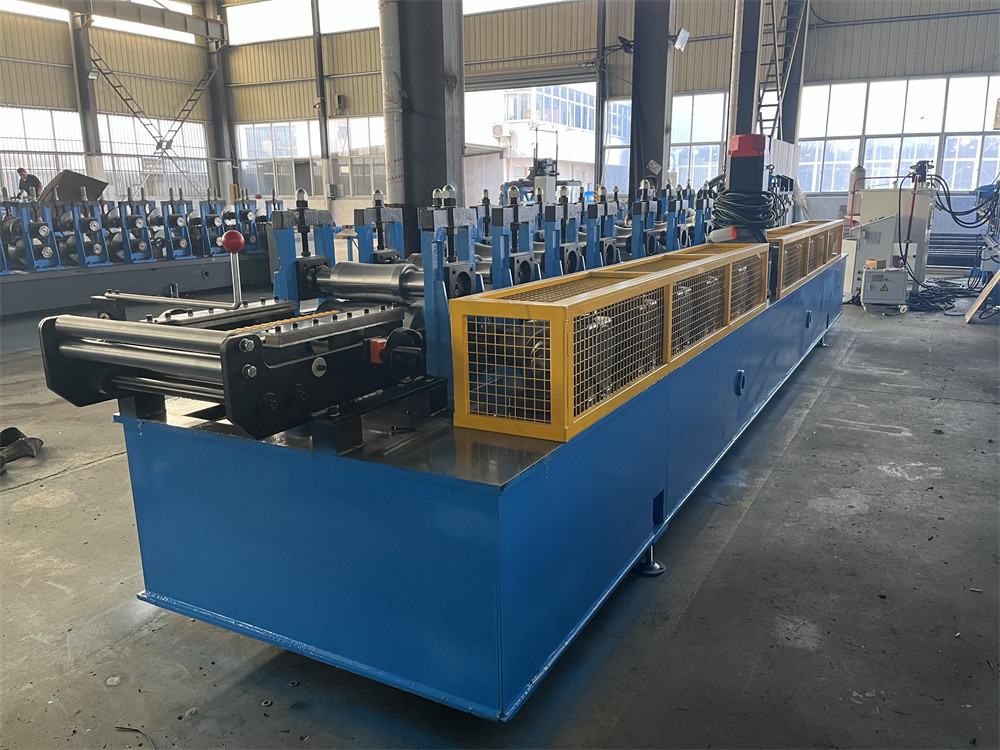

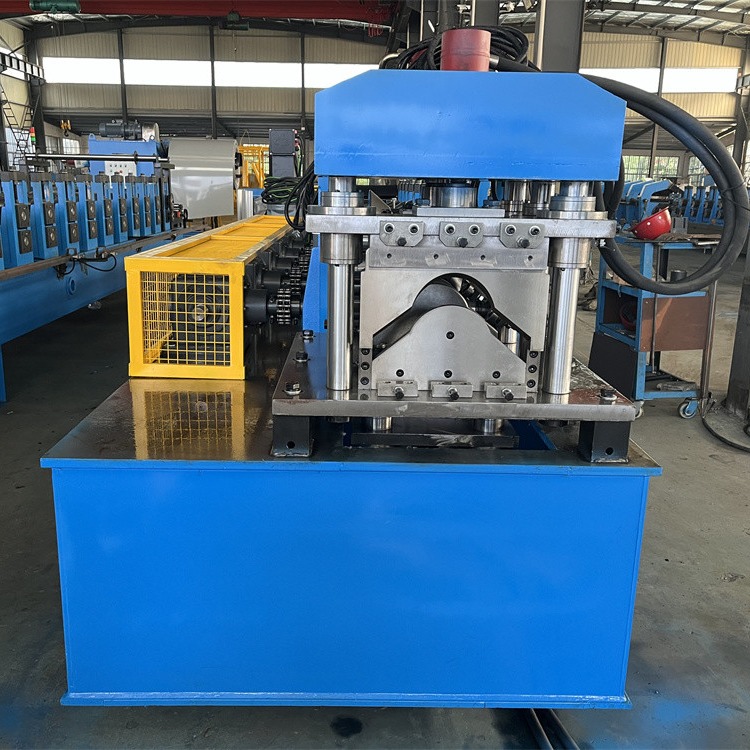

4.Fotos para referência
5Manutenção e segurança
1Deve haver um fio de terra ligado independentemente ao solo.
2Limpe todos os componentes elétricos uma vez por mês.
3Não abra a porta da caixa elétrica, exceto para limpeza e ajuste.
4Durante a limpeza mensal, verifique as condições de isolamento e ligação de cada componente elétrico.
5. A máquina: 380V/50HZ, peças operadoras: AC24V, Consulte o desenho do princípio elétrico e a tabela para manutenção.
6Não modifique o parâmetro do sistema a menos que o operador seja especializado em controlar o sistema.
.
7Quando o sistema não funcionar corretamente, por favor, chame técnicos especializados ou eletricistas para manutenção.

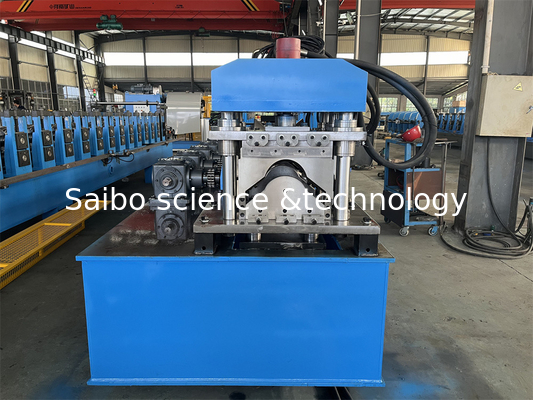

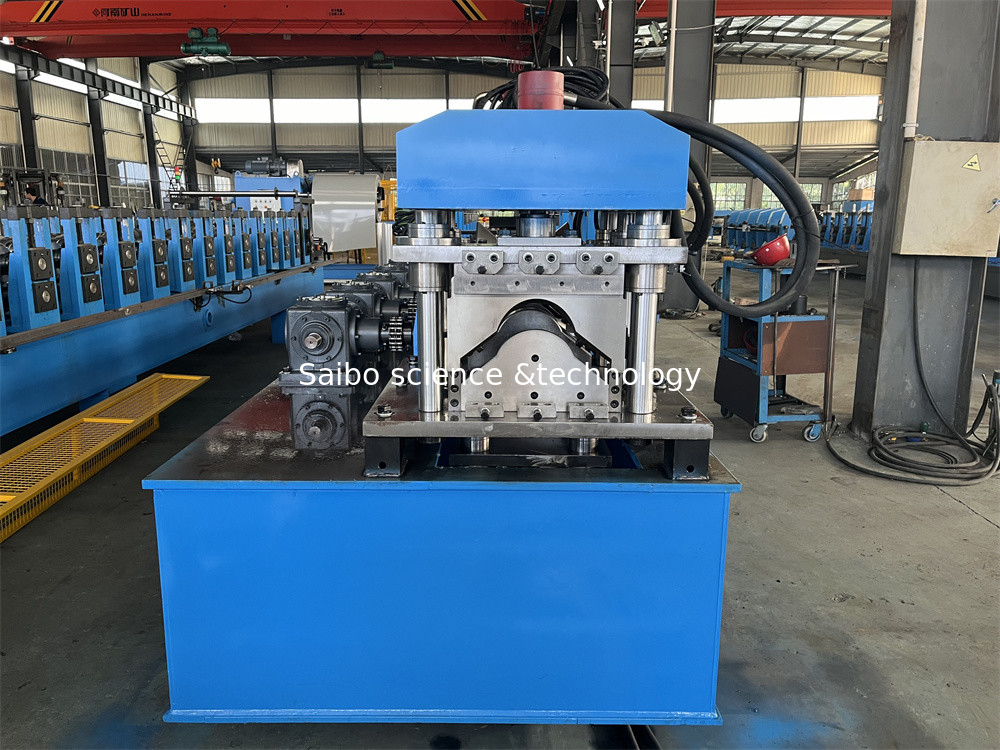

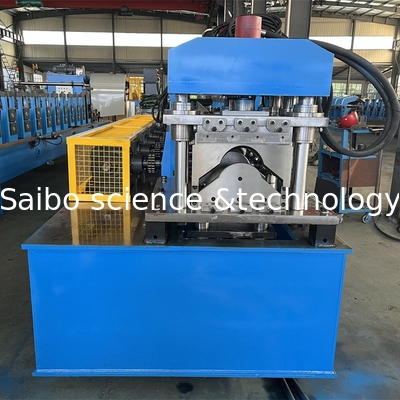

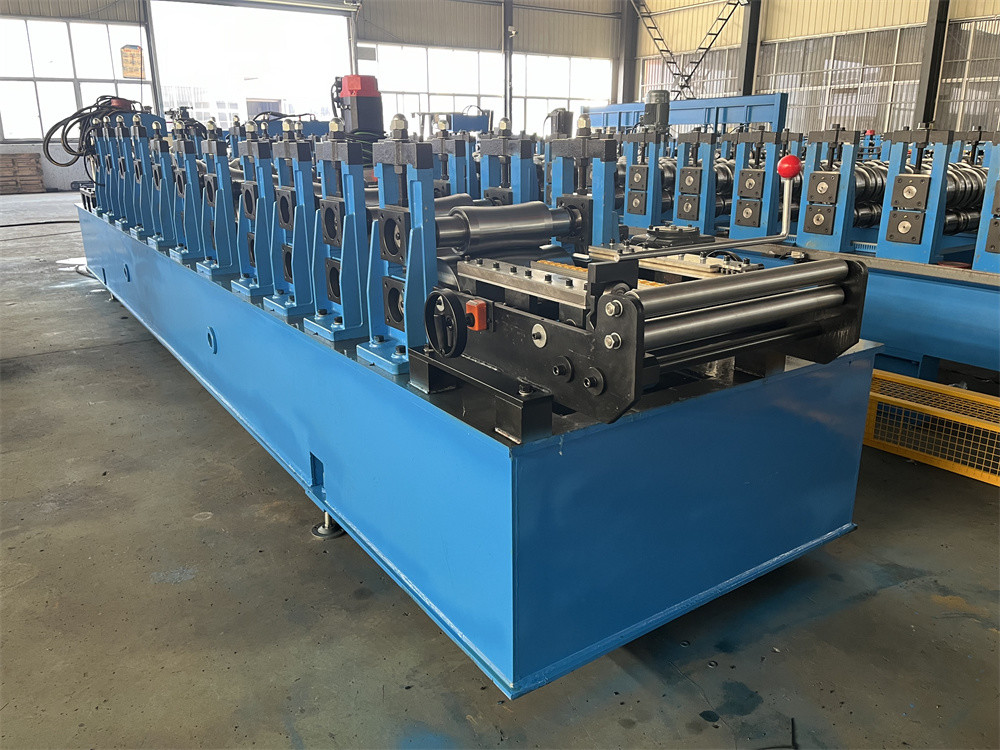

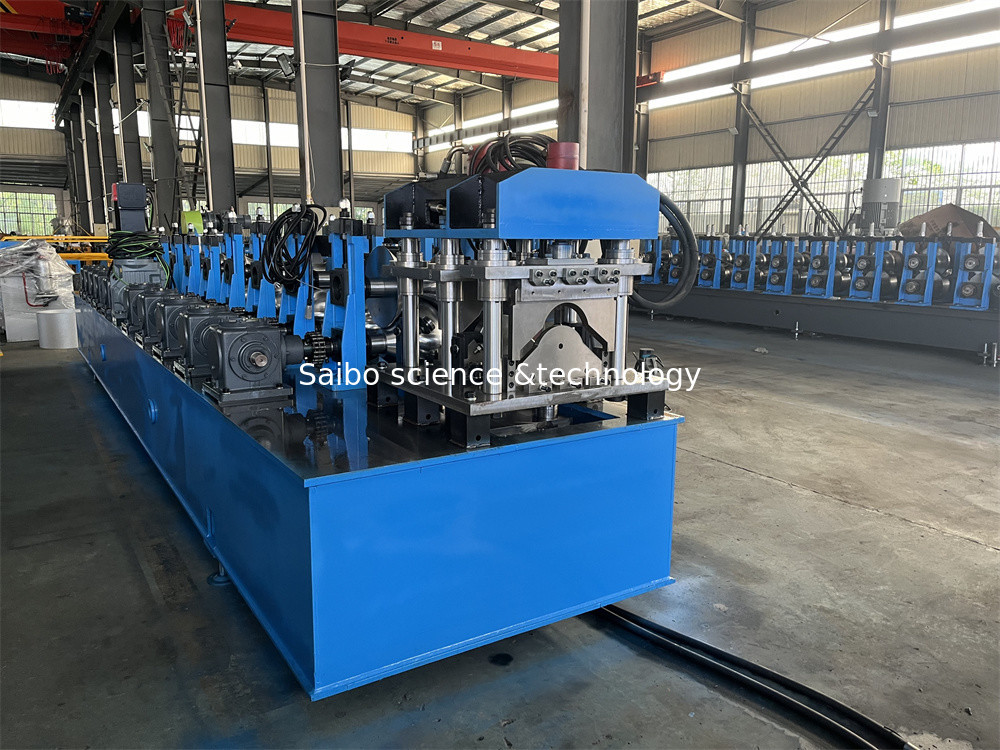

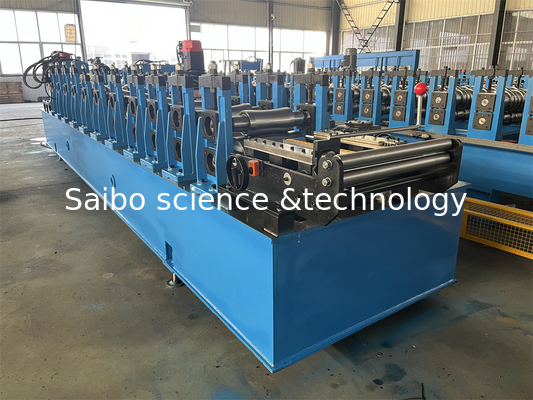

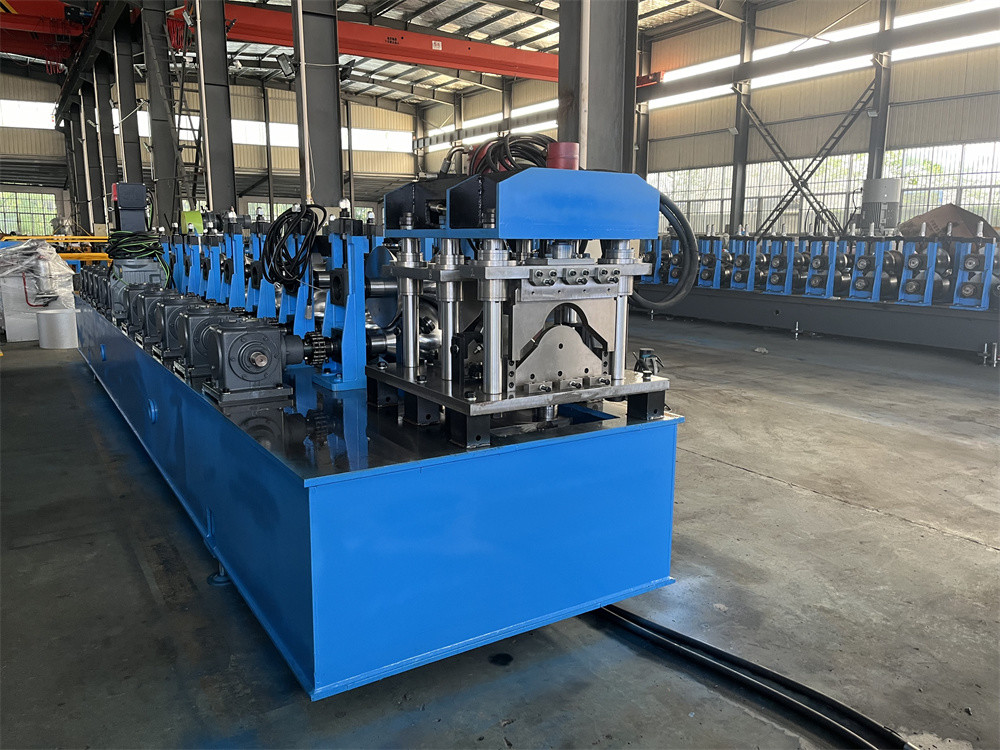

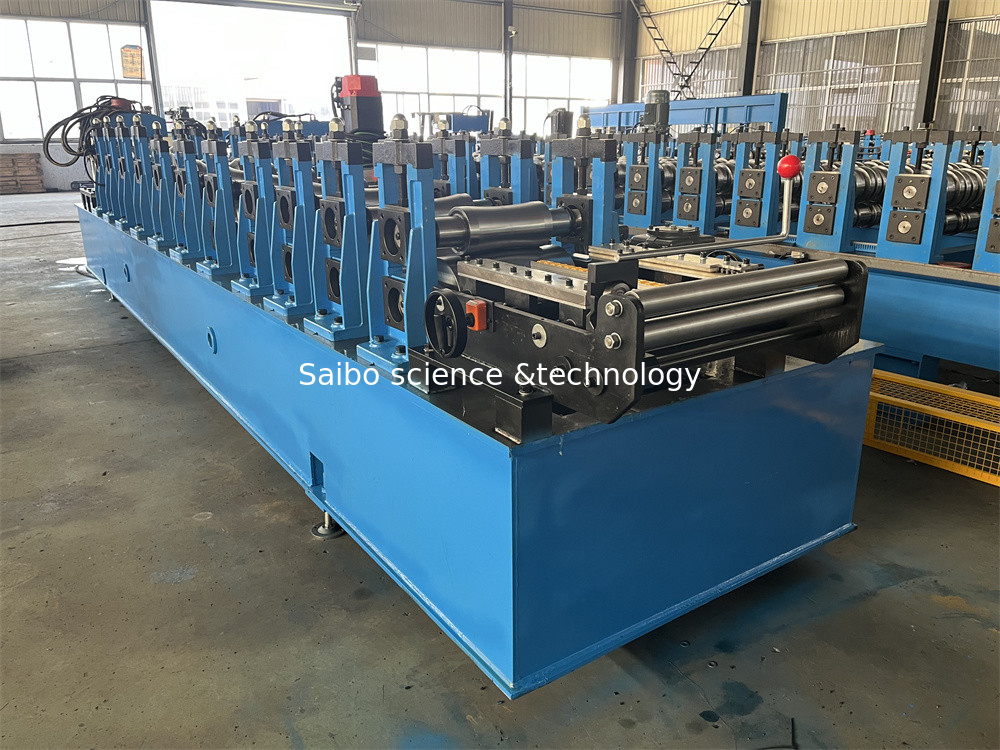

6Imagem da máquina para referência:
