Máquina de moldagem de rolos de tecelagem de costura em pé SSR de pré-corte hidráulica

Máquina de moldagem de rolos de camadas duplas de painéis de telhado

1Especificação da matéria


2. Parâmetros detalhados da máquina


3. O Gráfico do Fluxo de Processos

Descolador hidráulico  Formar rolos  Tela de corte  Descolagem

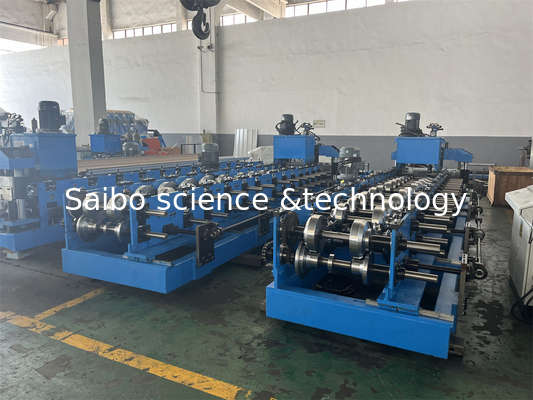

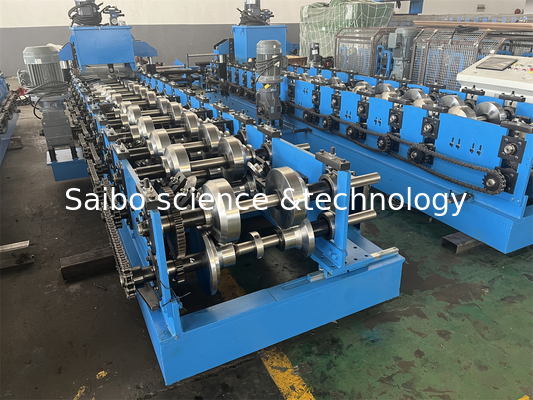

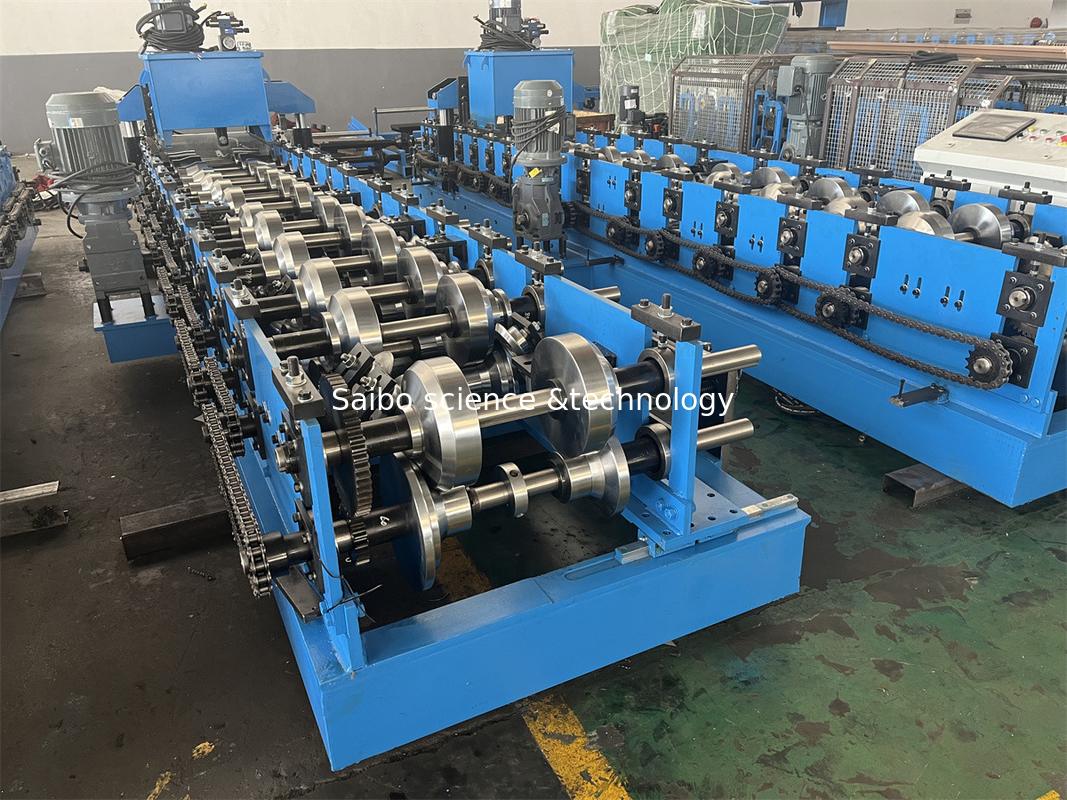

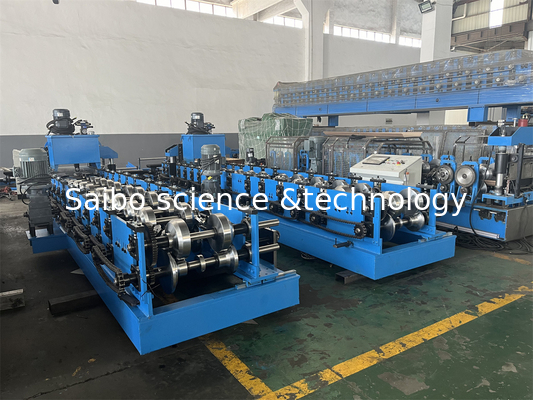

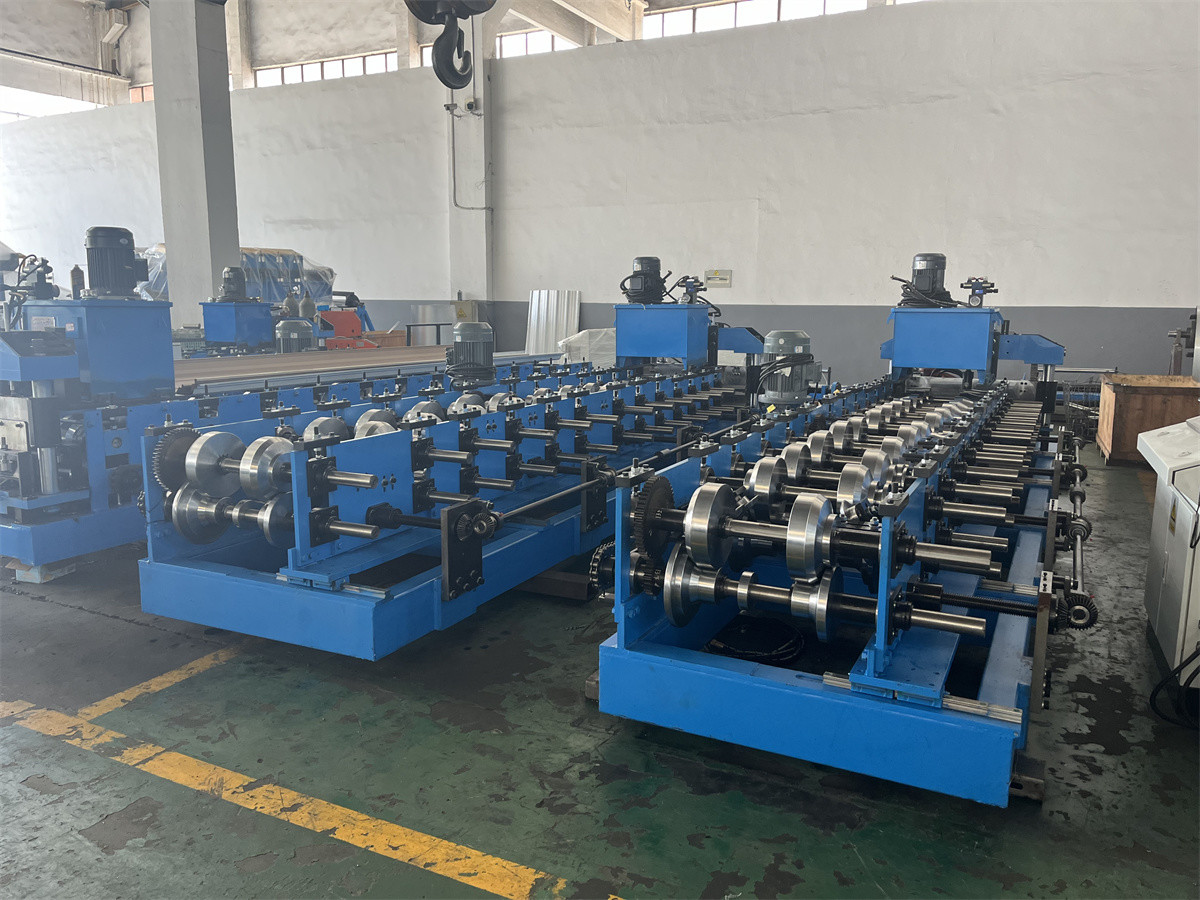

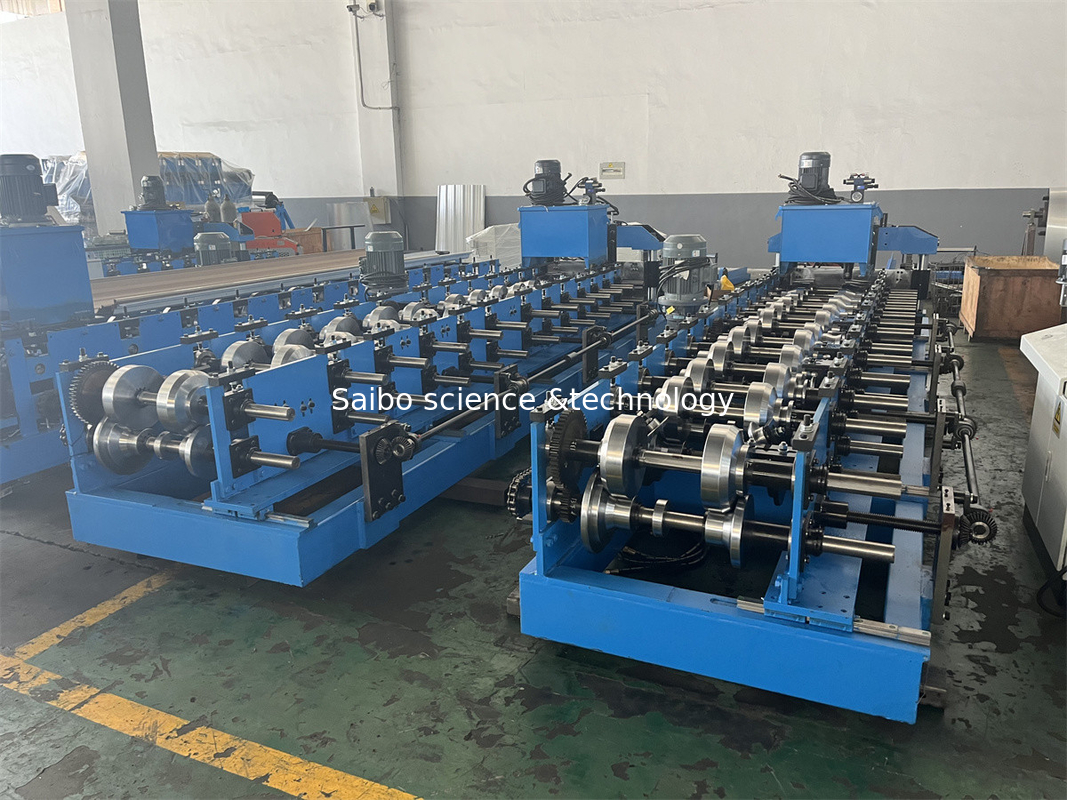

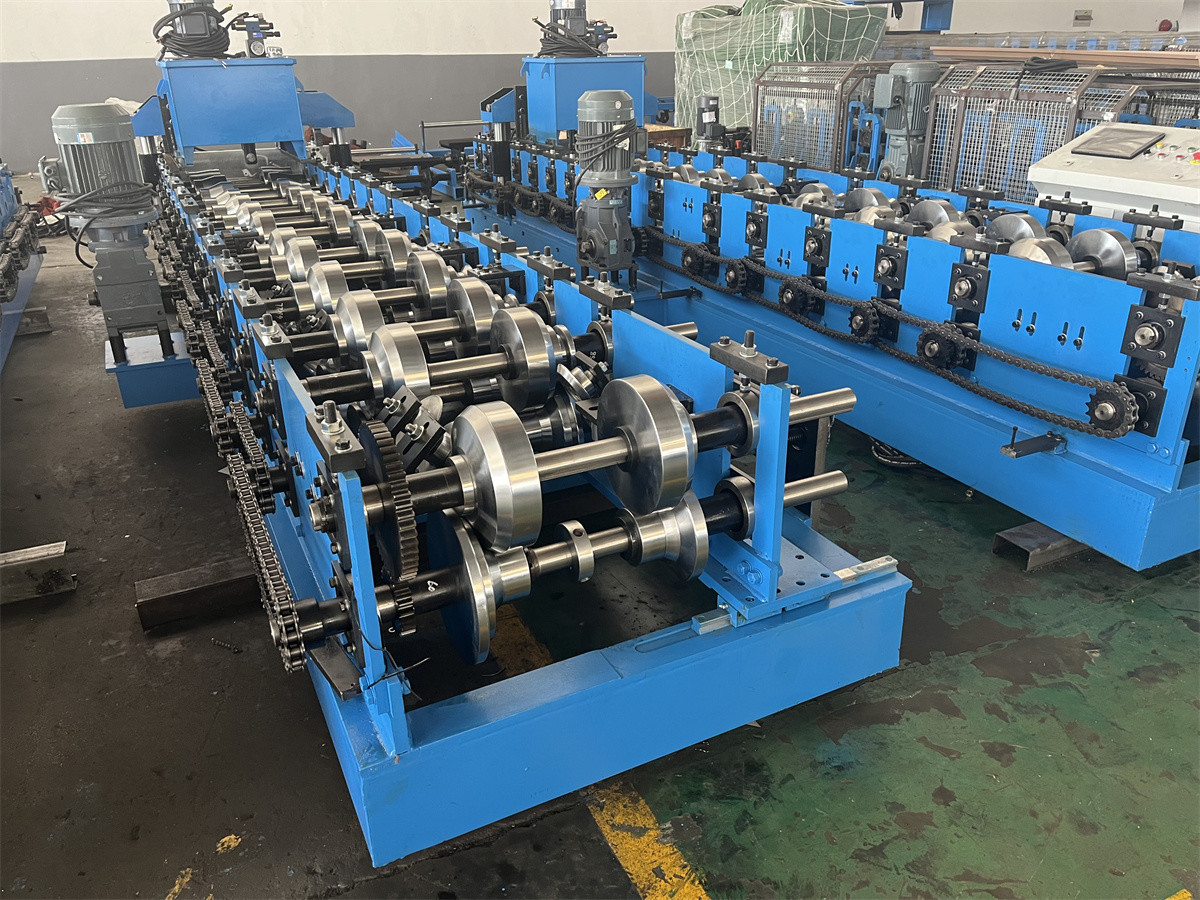

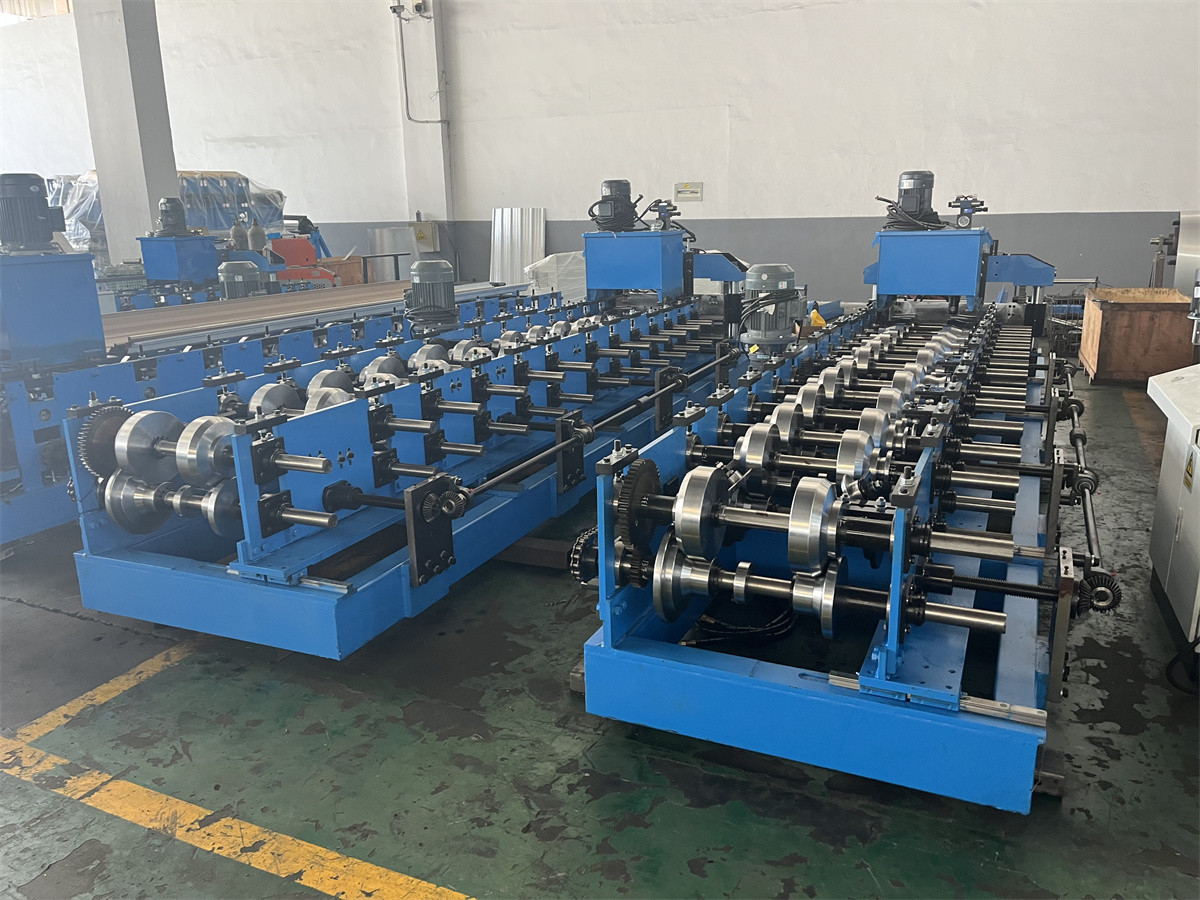

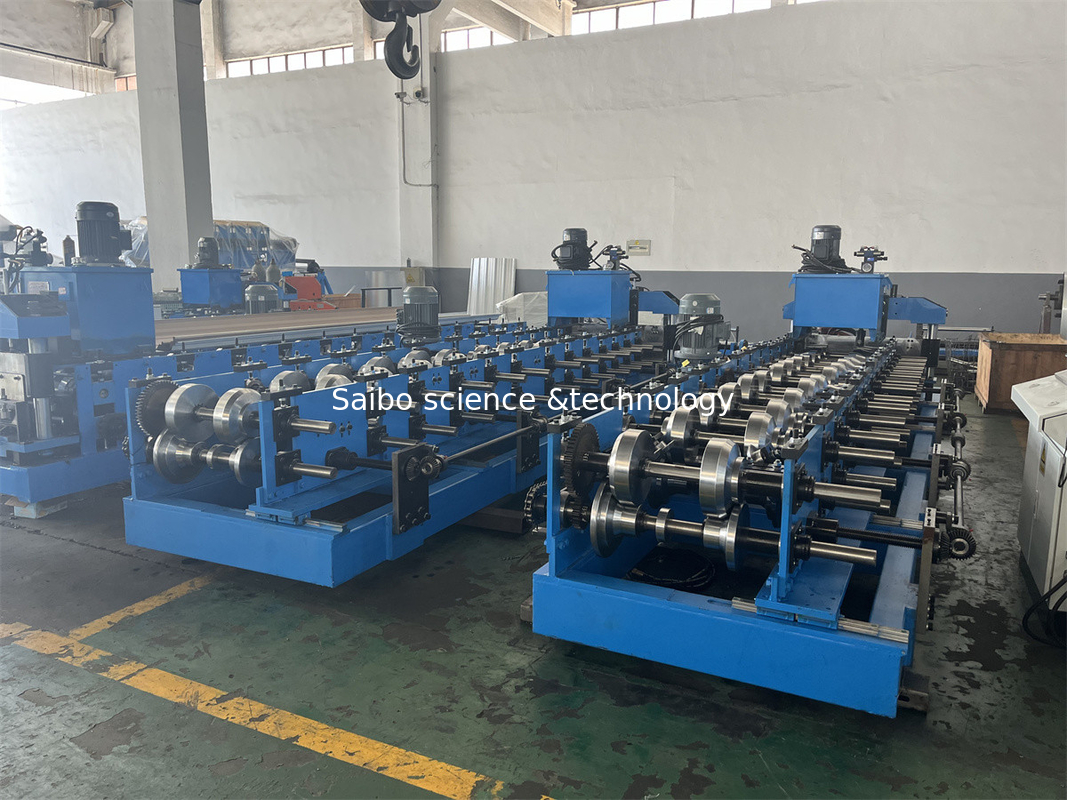

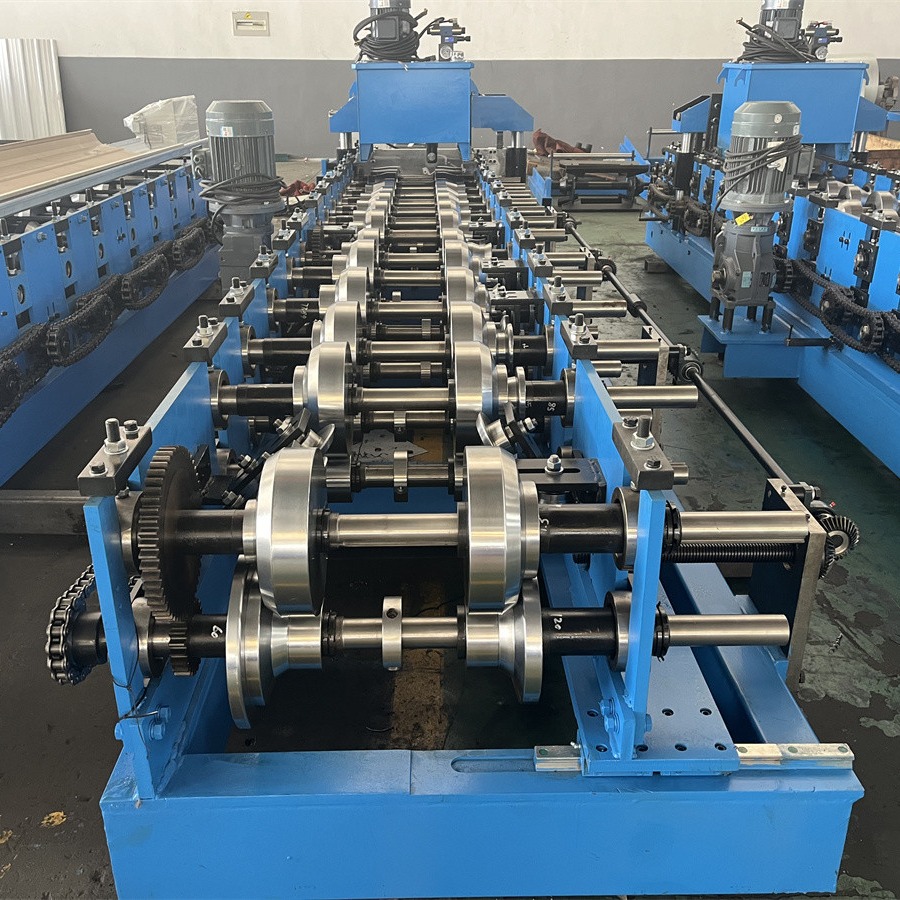

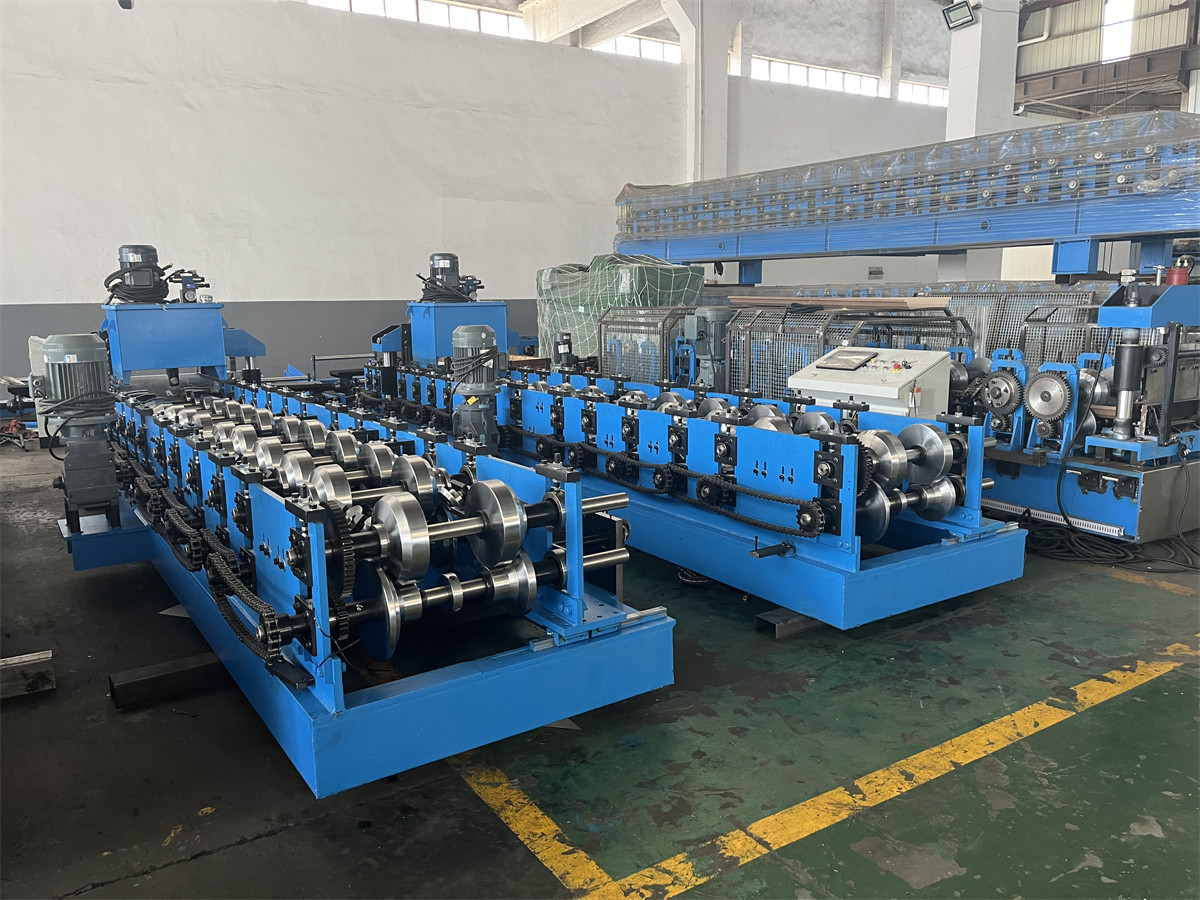

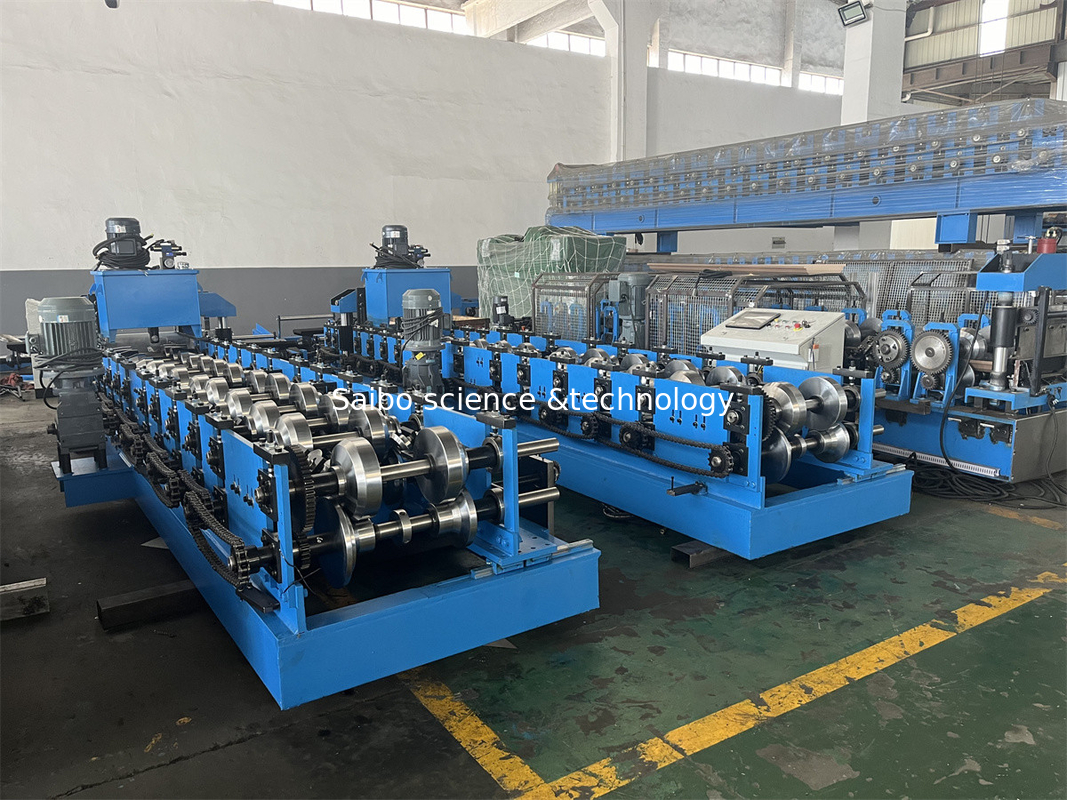

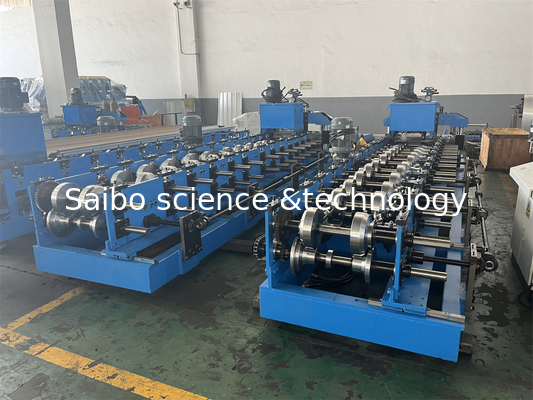

4.Fotos da máquina referência

5Especificação dos componentes

(1) Un-coil hidráulico de 5T

• Largura da alimentação: 1250 mm
• Capacidade: 5 toneladas
• Diâmetro intermédio: 470-520 mm
• Diâmetro de saída máximo: 1500 mm
• Velocidade de trabalho: 0 a 20 m/min ajustável
• Potência do motor principal: motor AC de 5,5 kW
• Potência hidráulica: 4 kW


(2)Máquina principal de moldagem de rolos

• Material do rolo:ASTM1045 superfície cromada com cromo
• Diâmetro do eixo: ¢70 mm Material: SAE1045 com amortecimento e temperação
• Quadro principal por soldadura por traço 350H
• Estrutura da máquina: painel de parede


(3)Sistema de corte hidráulico

• Cortar após moldagem: cortar a folha após moldagem em rolos até ao comprimento necessário
• Material da lâmina:Cr12, dureza HRC 58-62
• Potência de corte por hidráulica, 4 kW
• Pressão de trabalho: 12Mpa ajustável
• Medição do comprimento: medição automática do comprimento do codificador
• Tolerância de comprimento: +/- 1,5 mm para cada peça do produto final


(4) Gabinete de controlo de computador

• Ajuste programável do comprimento e da quantidade do perfil
• Língua do sistema operativo: Inglês e Chinês
• Computador usado para controlar comprimento e quantidade. Máquina irá cortar automaticamente ao comprimento e parar quando a quantidade necessária é alcançada

• PLC: Panasonic ou personalização
