| Lugar de origem: | China |
|---|---|
| Marca: | Saibo |
| Certificação: | CE/ISO |
| Número do modelo: | YX15-1170 |
| Quantidade de ordem mínima: | 1 SET |
| Preço: | negotiation |
| Detalhes da embalagem: | Apropriado para a expedição do oceano |
| Tempo de entrega: | 90 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 300 conjuntos por ano |
| Nome do produto: | Máquina de moldagem de rolos | Potência principal Potência: | 45 kW *2 |
|---|---|---|---|
| Potência hidráulica: | 30 kW | Estação: | Aproximadamente 26 estações |
| Materiais para rolos: | Gcr15 com tratamento cromado | Acionamento: | Pela caixa de engrenagens |
| Decoiler: | 15T hidráulico com carro de bobina | Potência do servo de perfuração da pista: | 5.5 kW |
| Diâmetro do eixo: | 155 mm de corpo cheio | Velocidade de formação: | 0-12m/min |
| Destacar: | Máquina de moldagem de rolos para fabricação de silos,Máquina de moldagem de rolos de descarga de 4 mm,Máquina de moldagem de rolos com dispositivo de curvatura de arco |
||
Máquina de moldagem automática de rolos de silo por engrenagem com sistema de corte hidráulico
1. Principais especificações:
| - Não, não. | Especificação do material | |
1 | Material adequado | IG, MS,Q345 |
2 | Largura da matéria prima | Com base nos tamanhos das grades. |
| 3 | Espessura | 2.0-4.0 mm |
2. O Gráfico do Fluxo de Processos
Descoilador hidráulico Dispositivo de cabeça de pá (Auxiliar de alimentação + nivelamento) Pré-corte Máquina de moldagem de rolos Corte e recolha de fios de resíduos Punção móvel por servo Corte hidráulica Empilhador
3Especificação dos componentes
| 1 Descolador | ||
| Função | Para desenrolar a tira e manter a tensão de volta necessária durante a primeira rolagem. | |
| Incluir | Equipado com braço de suporte hidráulico, hidráulico automático | |
| Capacidade de carga | Max.15 toneladas | |
| Número de mandril | 1 mandril | |
| 2 Máquina de moldagem | |
| 1)Dispositivo de cabeça de pá | |
| Função | Usado para abrir a cabeça da bobina de aço, endireitar a parte de dobra e fazer a cabeça da placa entrar no rolo de pinçagem suavemente |
| Nivelação | Total de 5 rolos, 2 rolos de cima e 3 rolos de baixo |
| Materiais para rolos de nivelamento | 40CR, HCR50 |
| 2) Precortamento | |
| Função | Para o fabrico de produtos da posição 8528 |
| Material da lâmina | D2, 58-62 Dureza HRC |
| 3) Formação principal de rolos | |
| De forma a formar um suporte | Sobre26Estações |
| Quadro principal | Soldadura de vigas inteiras |
| Materiais para rolos | Gcr15 HRC58-62 graus de amortecimento, acabamento geral de torneamento |
| Diâmetro do eixo | Eje superior: Φ155 mm com corpo cheio |
| Material do eixo | 40CR, com amortecimento e temperação |
| Acionamento | Por caixa de engrenagens para cada estação de formação |
| Velocidade de formação | 0-12m/min; deve ser controlada pelo operador, pode ser ajustada na caixa de controlo. |
| Motor de formação | 45KW*2Motor AC |
| 3Servo-perfuração móvel | |
| Função | Perfil de perfuração na posição especificada. |
| Punção após moldagem | Punch a folha após o rolo de formação para o comprimento necessário |
| Movimento de punção | A máquina principal não vai parar quando perfurando, perfurando está voando por 11KW servo motor |
| Material de molde de perfurar | D2 com tratamento térmico 58-60° |
| 4Sistema de corte hidráulico | |
| Função | Cortar o perfil para o comprimento especificado. |
| Cortar após moldagem | Cortar a folha após o rolo de formação para o comprimento necessário |
| Movimento de corte | A máquina principal vai parar ao cortar |
| Material da lâmina | D2 com tratamento térmico 58-60° |
| 5 . empilhador | |
| Função | Recebendo o produto final, a altura pode ser ajustada por hidráulica |
| Tamanho | 3 m (longitude) * 1,5 m (largura) |

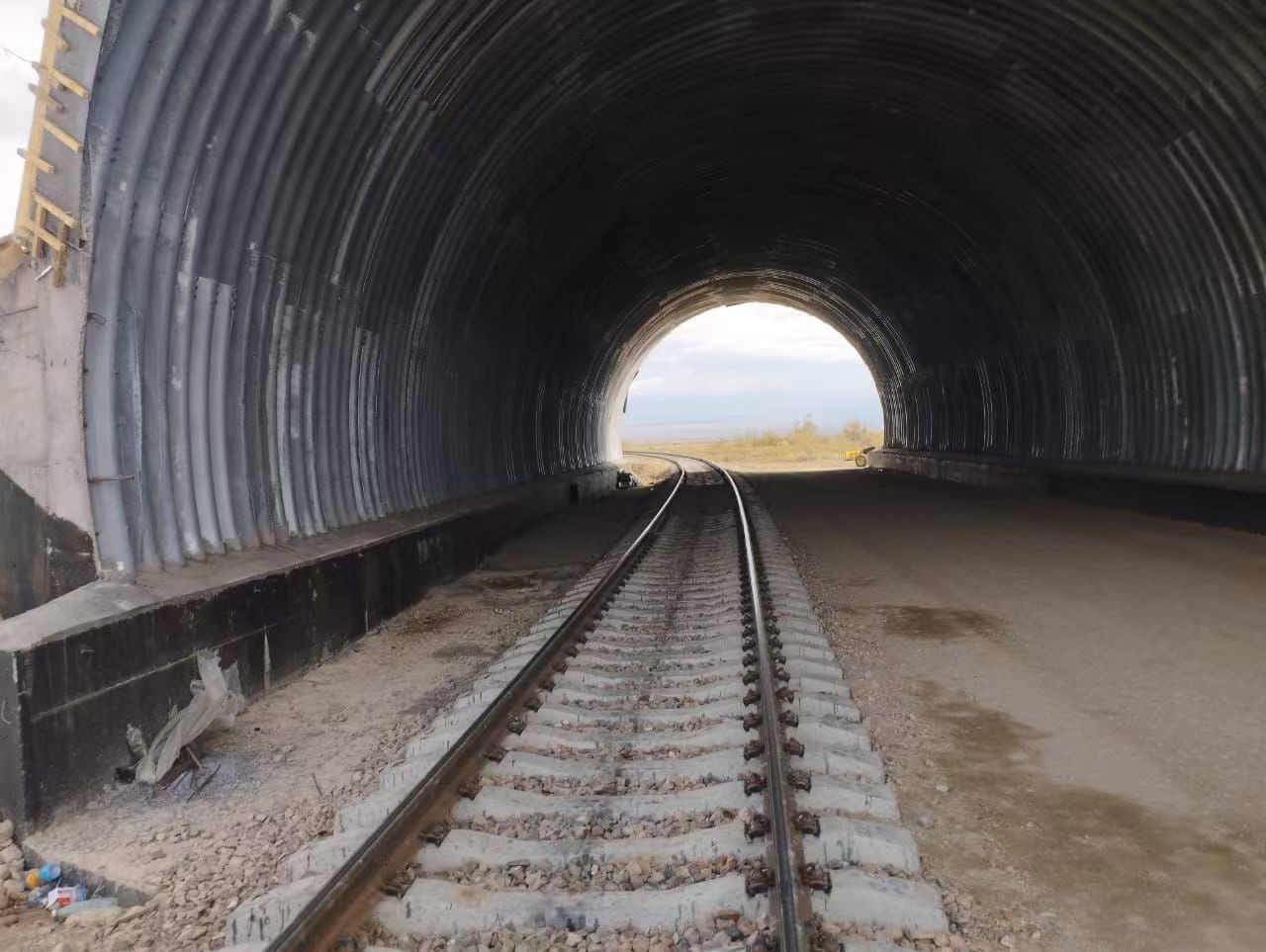

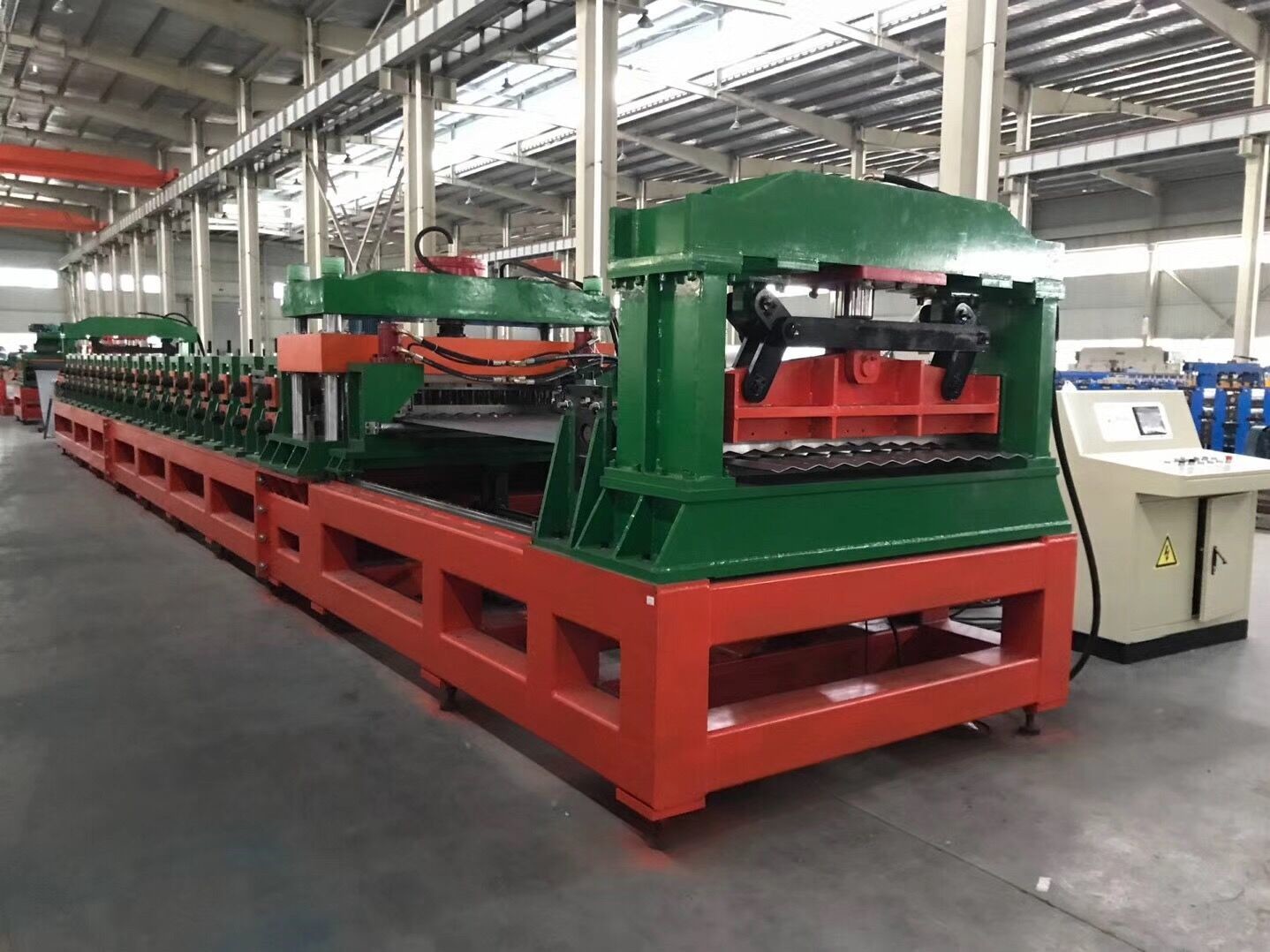

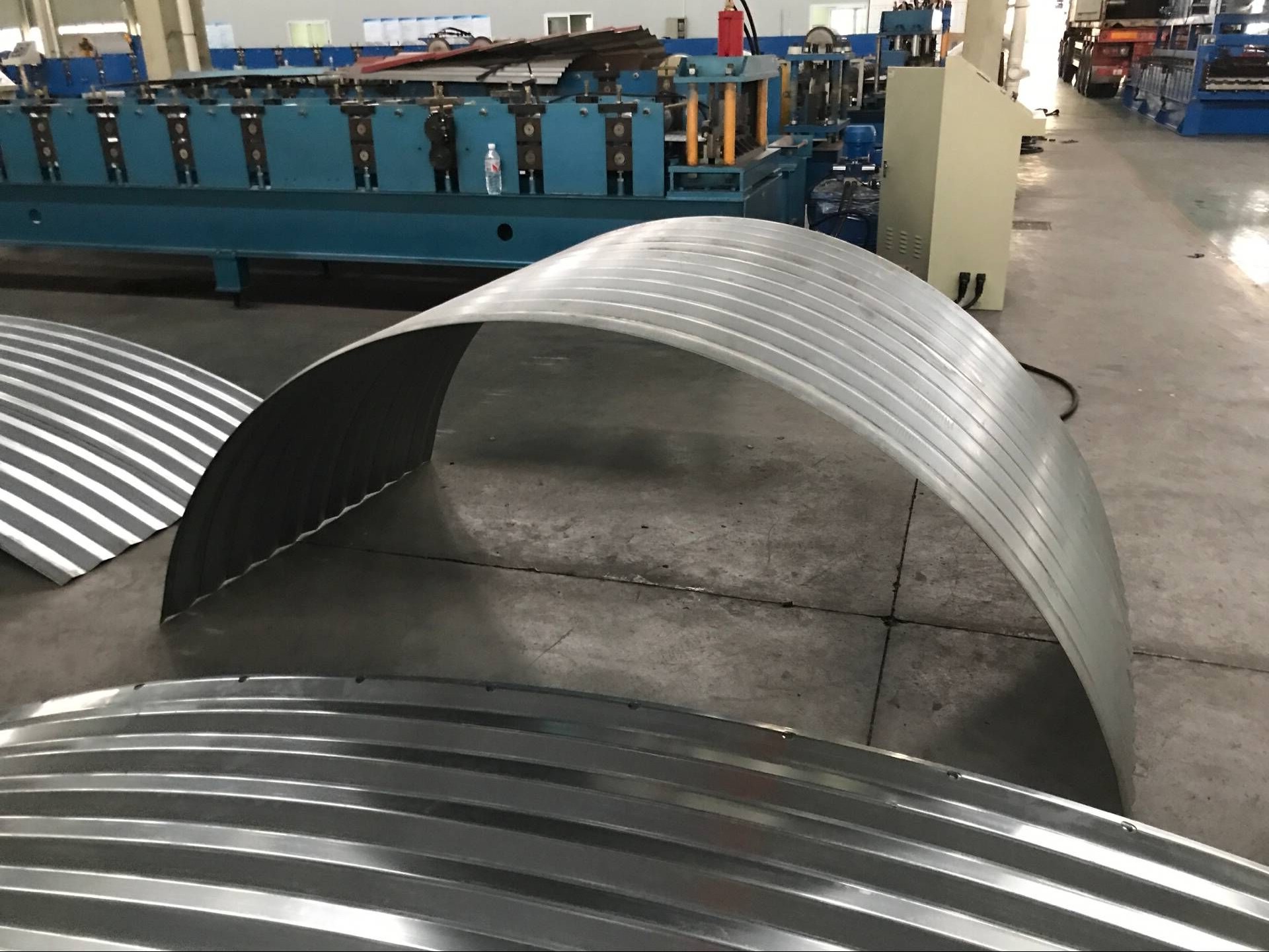

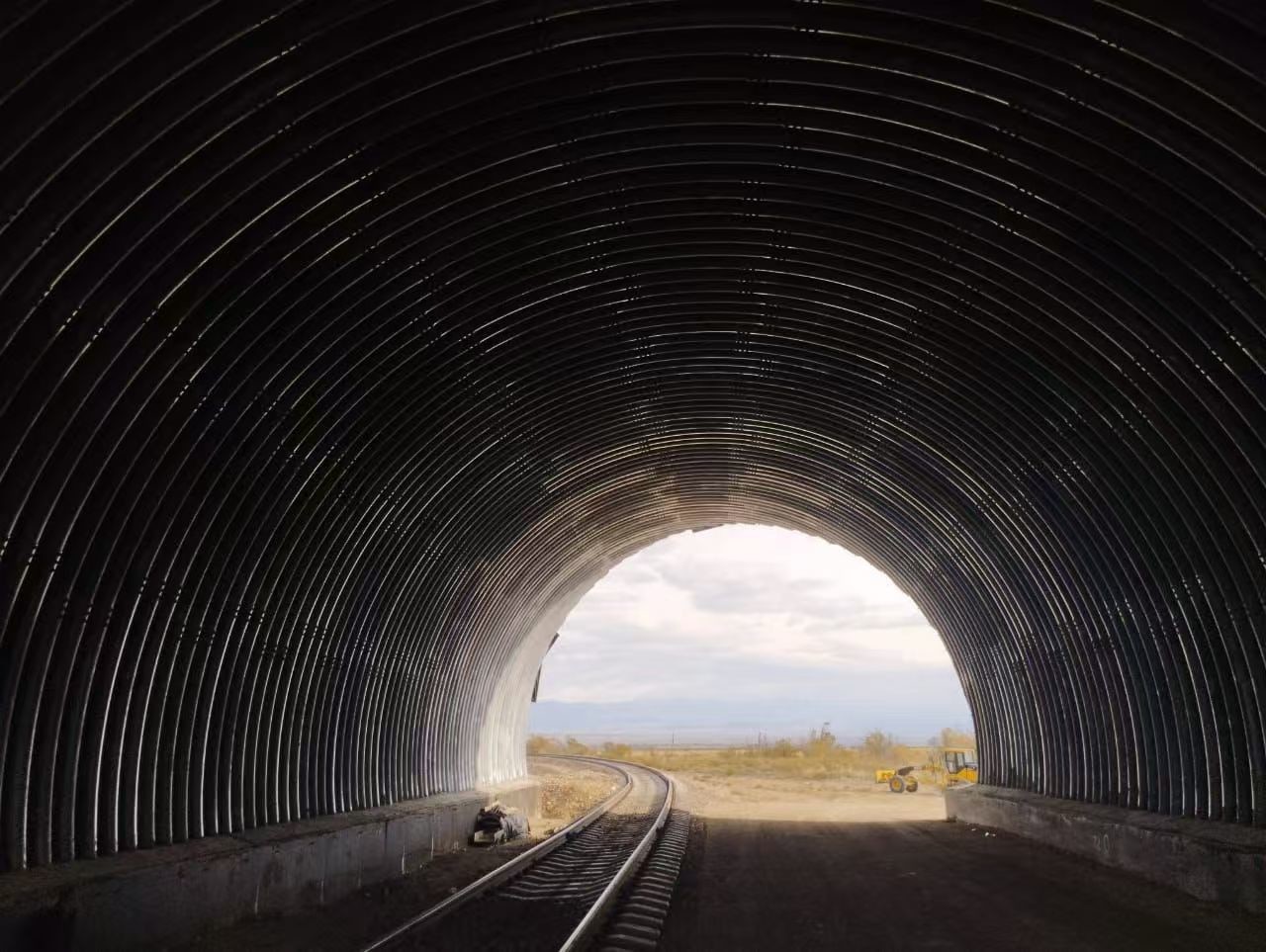

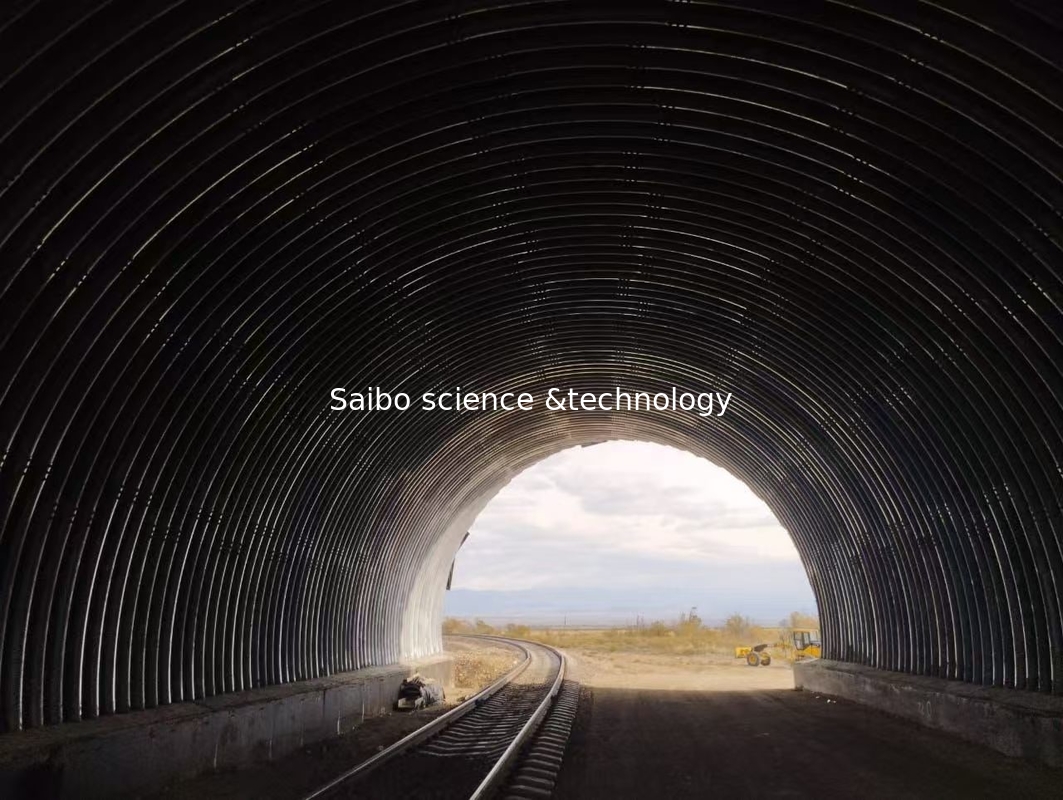

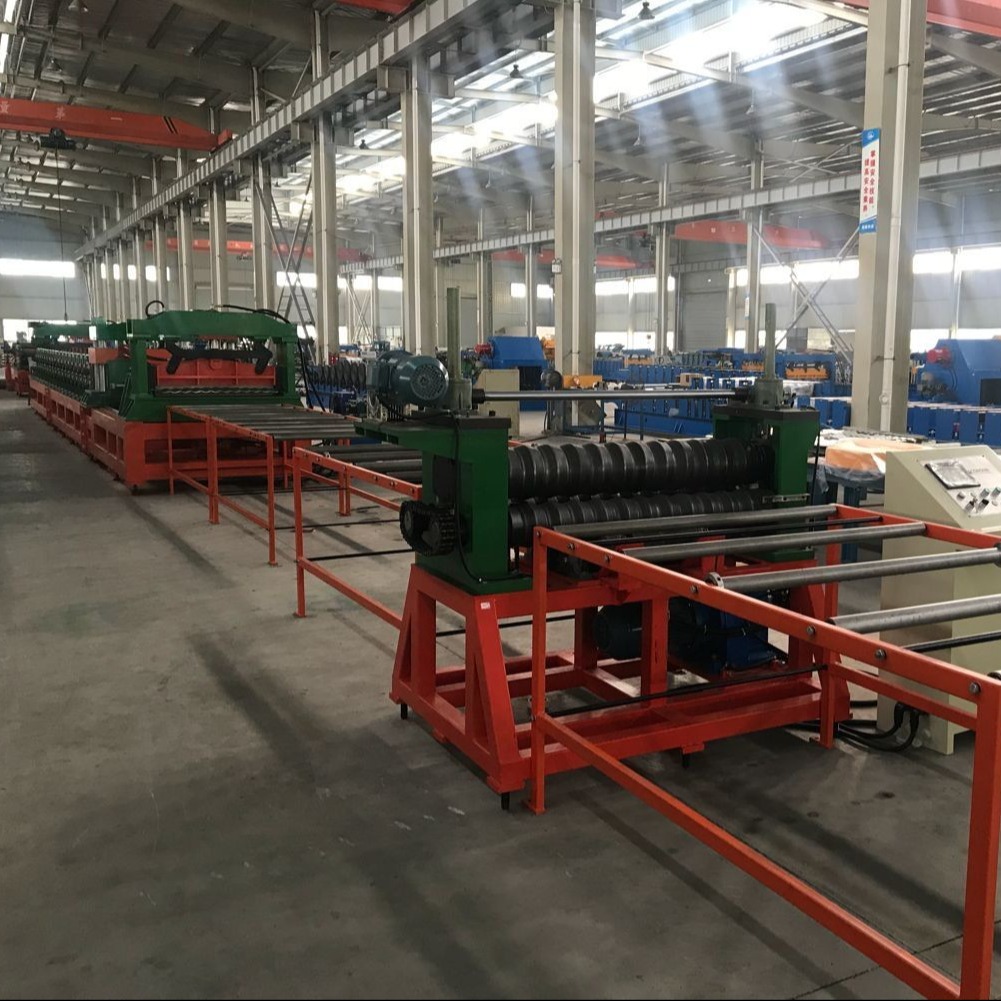

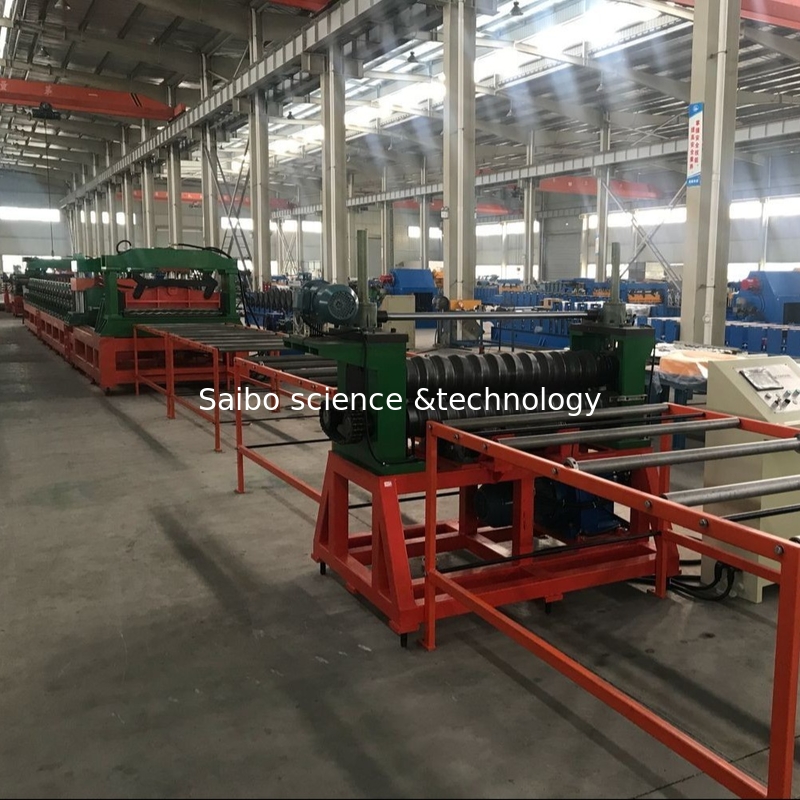

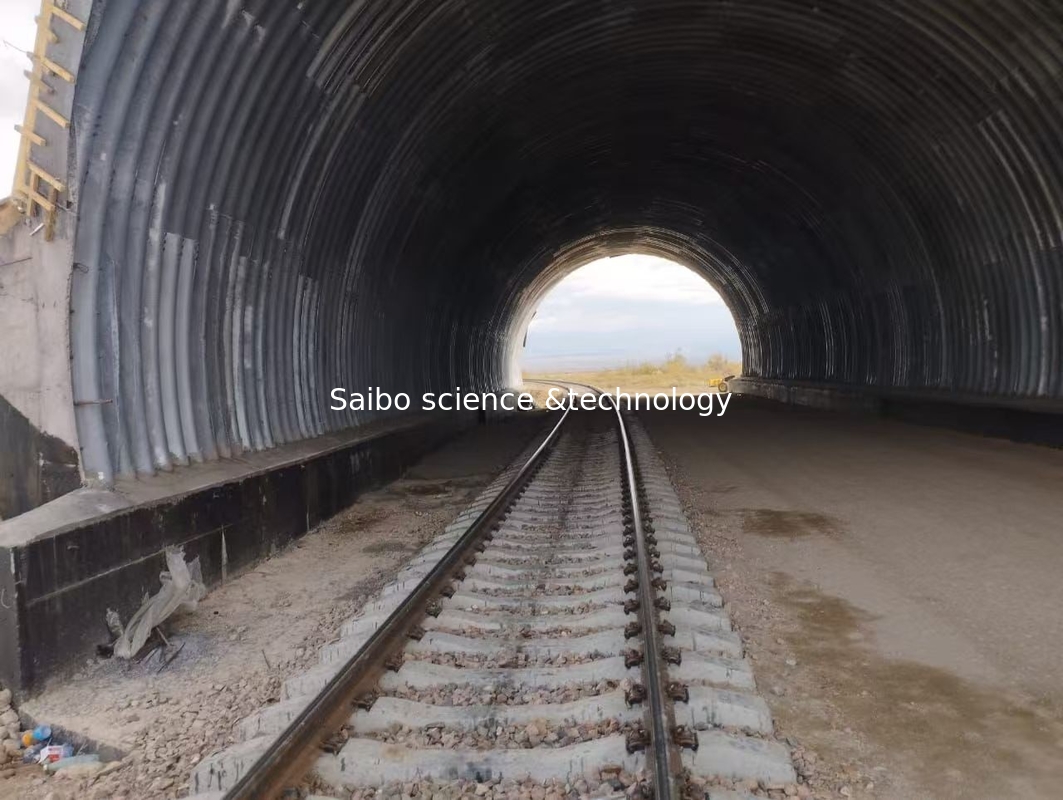

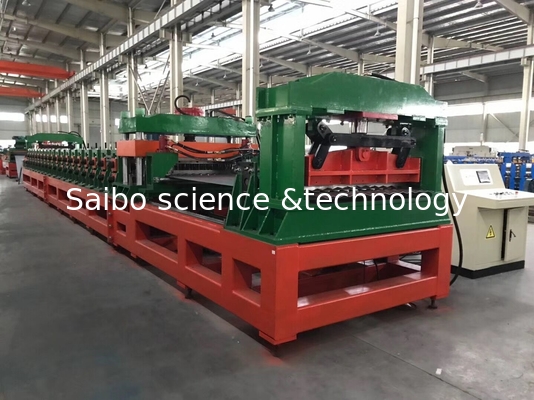

4. Fotos da máquina para referência
5Garantia.
1: Garantida contra avarias decorrentes de defeitos de fabrico durante um ano após a data de expedição.
2: Os reparos não serão efectuados sem alteração, mesmo durante o período de garantia, nas seguintes circunstâncias:
- O dano ocorre devido a um desastre natural
- Falha de funcionamento causada por erro do utilizador
- falha ocorre devido a modificações
- ocorrer um mau funcionamento devido a uma nova movimentação ou transporte após a instalação
3- bilhete de avião, custo de transporte, hotel,Os encargos de manutenção da máquina e dos alimentos e 100$ por dia serão pagos pelo comprador se for necessário enviar um engenheiro do fabricante para a fábrica do comprador para a manutenção da máquina durante o período de garantia..
6. QCA
1) P: É fabricante ou empresa comercial?
R: Somos uma empresa de fabricação e comércio.
2) P: Fornece instalação e formação no estrangeiro?
R: Os serviços de instalação de máquinas no estrangeiro e de formação dos trabalhadores são facultativos.
3) P: Como é o seu suporte pós-venda?
A: Fornecemos suporte técnico on-line, bem como serviços no exterior por técnicos habilidosos.
4) P: Como é que a sua fábrica faz em relação ao controlo de qualidade?
A: Não há tolerância em relação ao controle de qualidade. O controle de qualidade cumpre com a ISO9001. Cada máquina tem de passar por testes em execução antes de ser embalada para envio.
5) Como posso confiar em você que as máquinas coladas testes em execução antes do envio?
A: 1) Gravamos o vídeo de teste para sua referência.
2) Damos as boas-vindas a você nos visitar e testar a máquina por si mesmo em nossa fábrica.
6) P: Você tem esta máquina de formação de rolos de painéis de telhado em estoque?
R: Não, a máquina é feita sob encomenda.
6Instalação e formação:
a. Se os compradores visitarem a nossa fábrica e verificarem a máquina, nós ensinaremos como instalar e usar a máquina, e também treinaremos os seus trabalhadores/técnicos cara a cara.
b. Sem visitar, enviaremos-lhe o manual do utilizador e vídeo para lhe ensinar a instalar e operar.
C. Se o comprador precisa do nosso técnico para ir à sua fábrica local, por favor organizar a mesa e alojamento e outras coisas necessárias.
