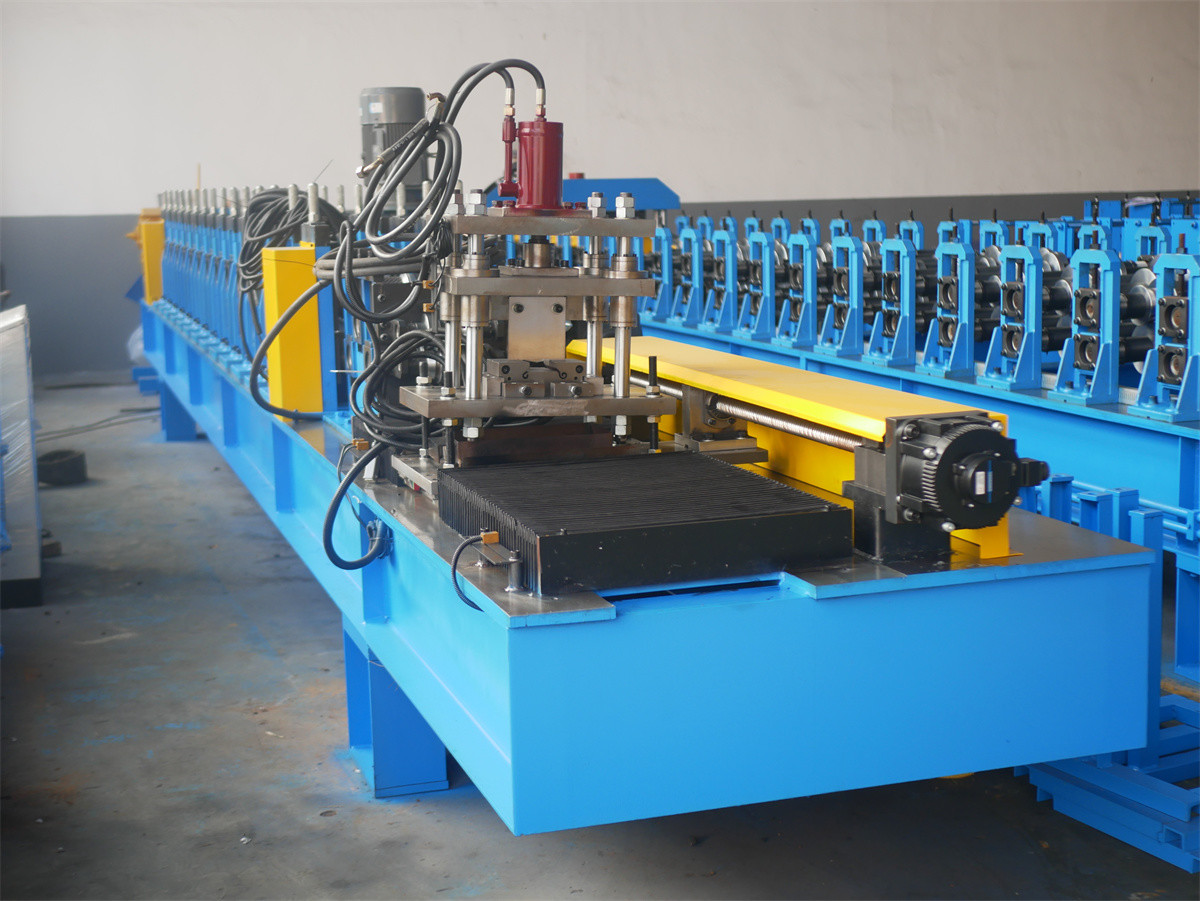

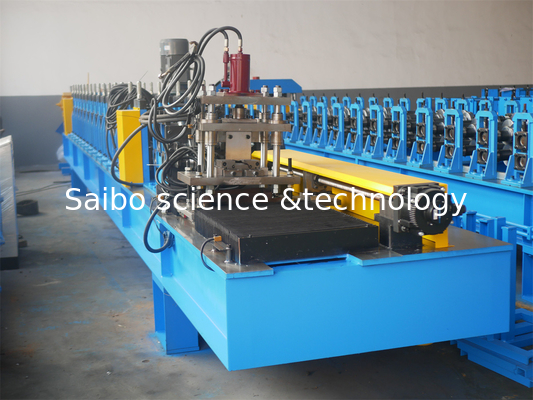

Máquina de moldagem de rolos a frio

1

2

Descolador manual

• Largura da alimentação: 350 mm
• Capacidade: 3 toneladas
• Limites de expansão e luta: 380mm ≈ 520mm
• Modo de expandir e lutar: expandir e lutar internamente manualmente
• Forma de alimentação: manual
• Quantidade: 1

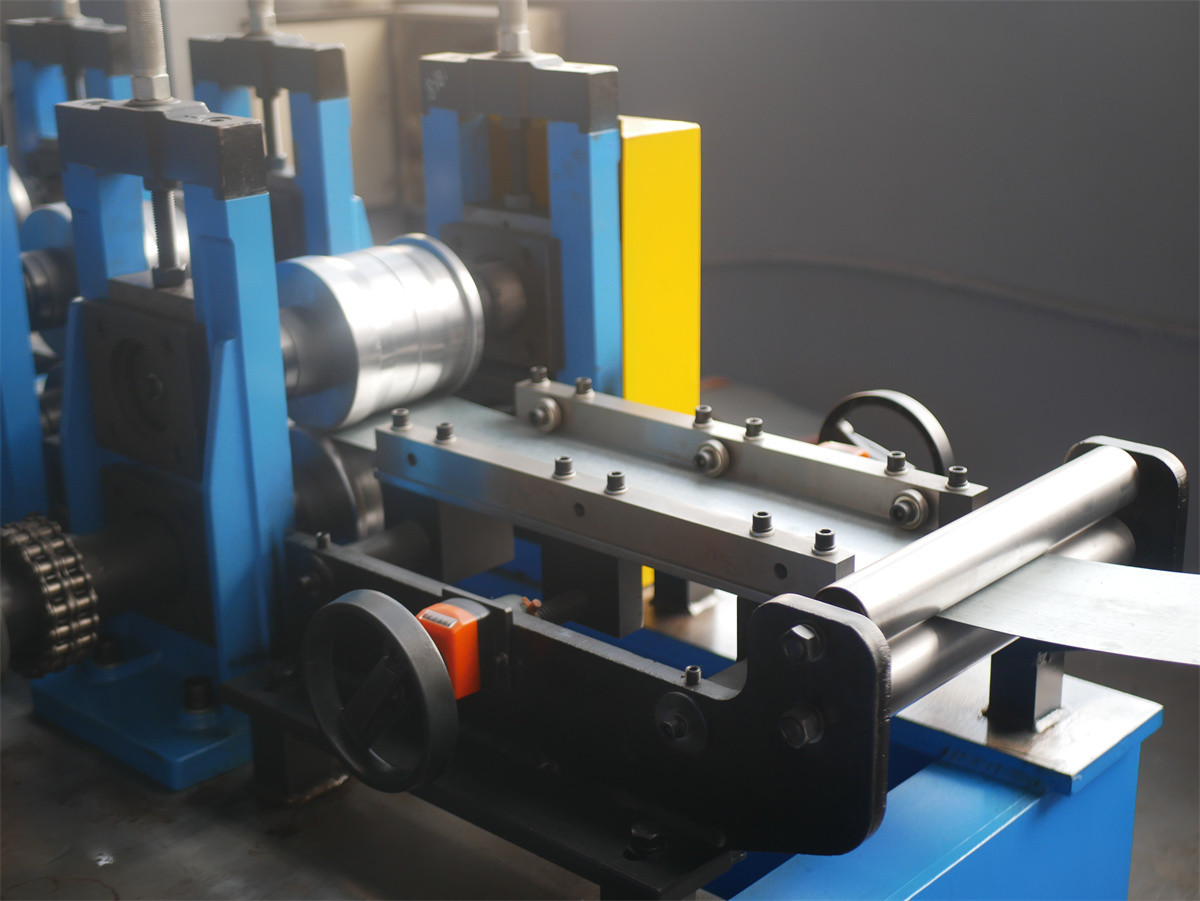

• Centro ajustável armado dos rolos de formação e de comprimento suficiente para impedir o movimento lateral da fita na sua entrada no perfurador
• Guia de mesa de entrada: ajustável
• Faixa de largura de entrada:10-25 mm
• Rolante de entrada e guia: diâmetro ¢65 mm, material sae1045, superfície cromada
• Quantidade: 1

• A máquina adota uma máquina de perfuração de 25 toneladas
• Alimentação por via aéreapneumáticos

• ArpneumáticosPotência: 3 kW (fornecida pelo comprador)
• Molde de perfuração: Cr12 com tratamento térmico

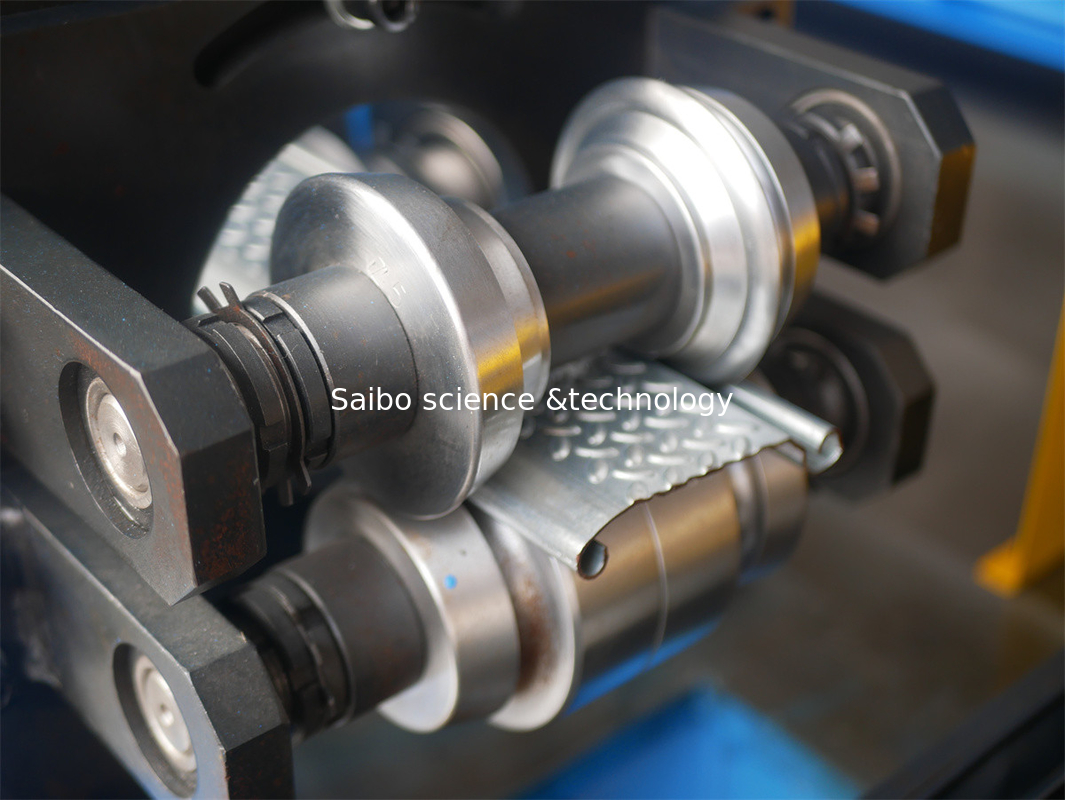

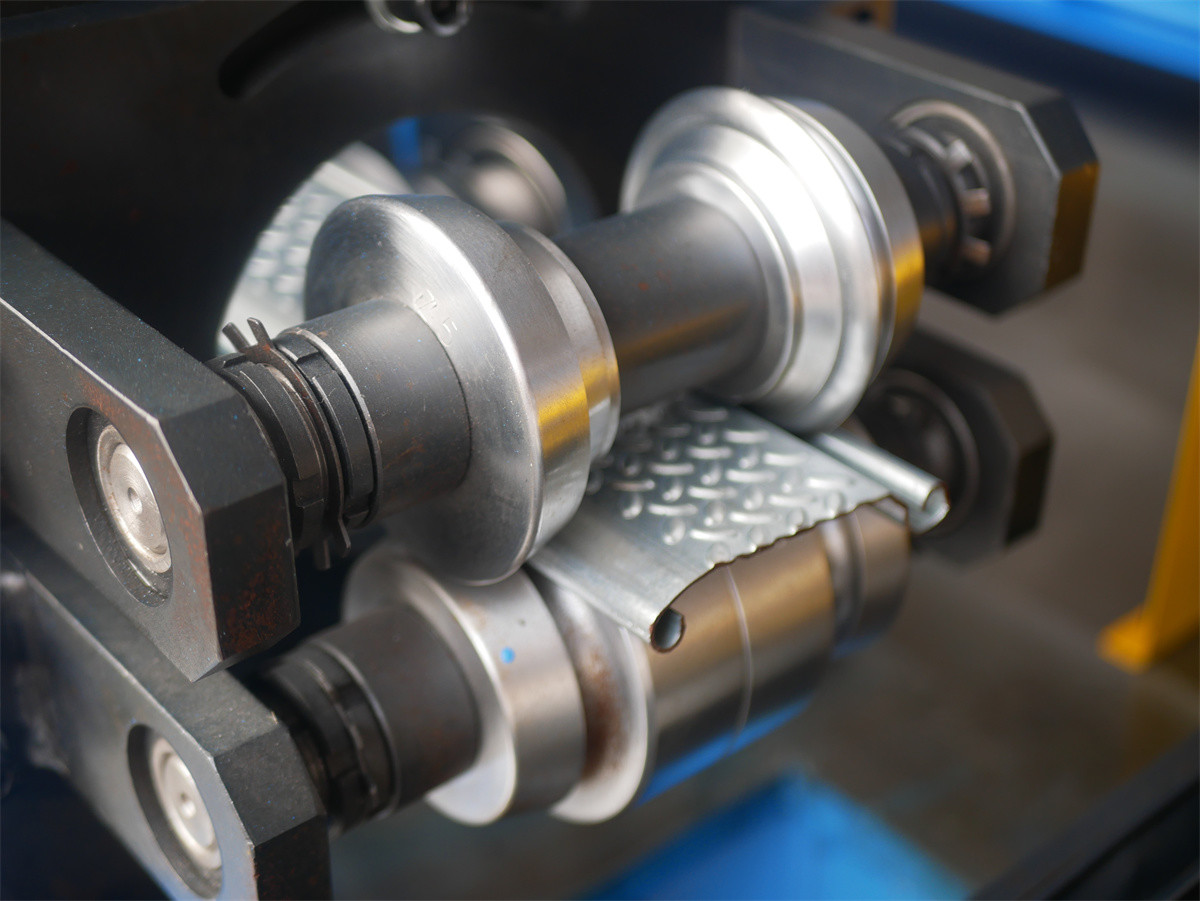

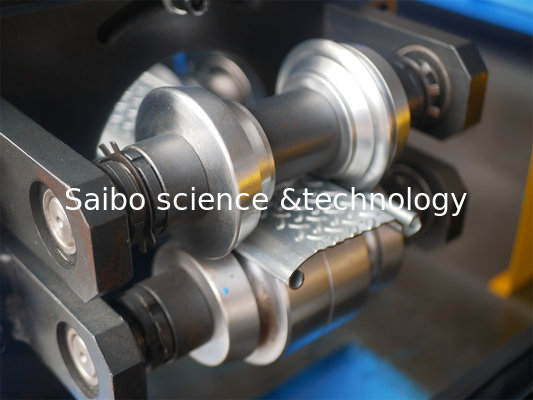

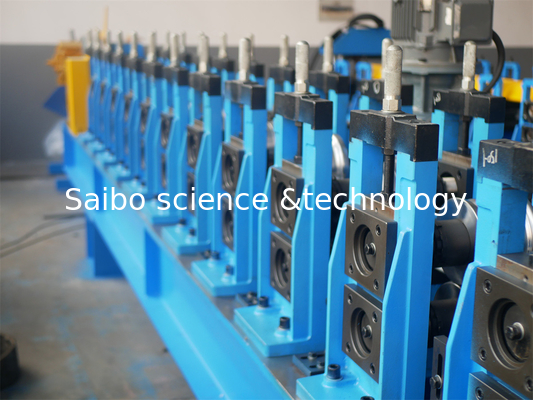

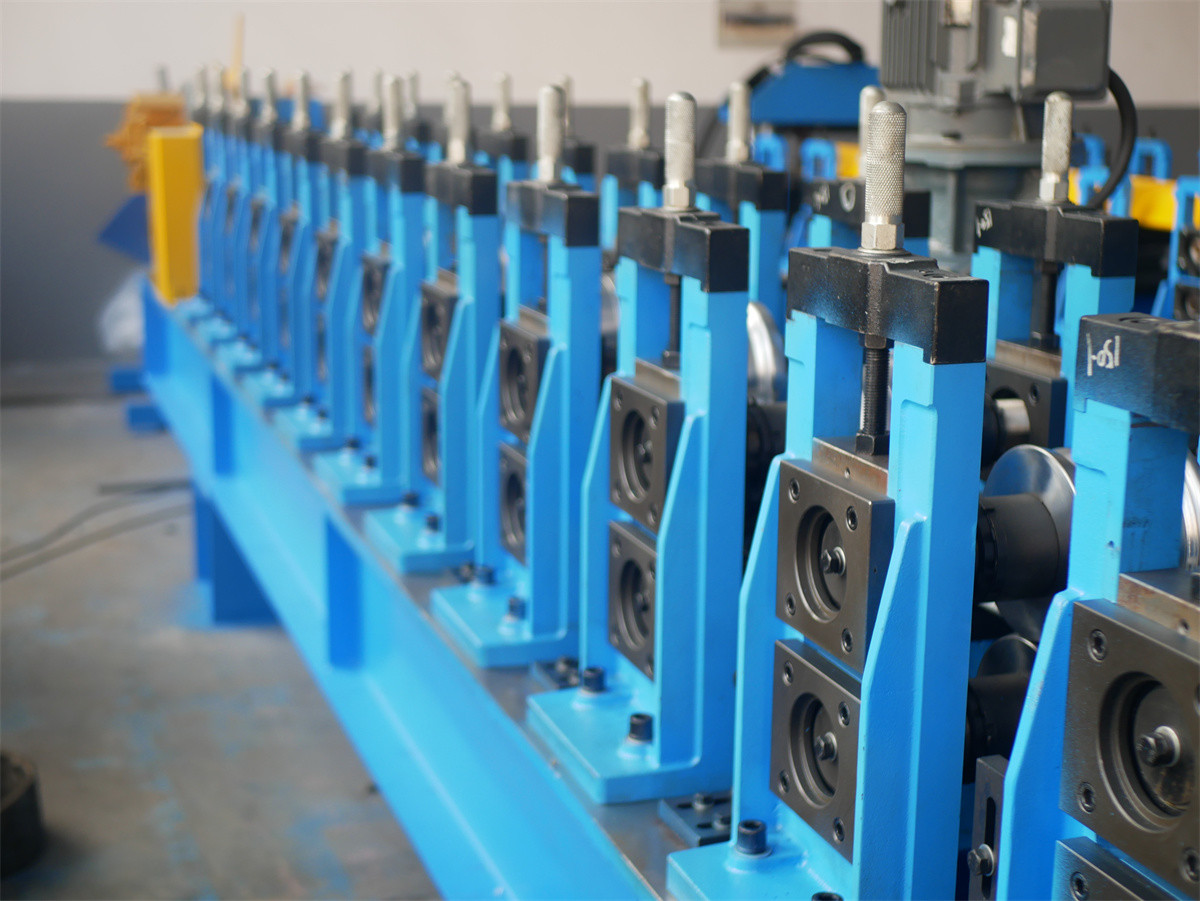

Máquina principal de moldagem de rolos

• Tensão da máquina, frequência, fase: 380 V, 50 Hz, 3 fases
• Estação de rolagem: 15 estações + 1 estação de rectificação
• Material do rolo: GCR15, HRC 58-60
• Diâmetro do eixo: ¢75 mm Material: SAE1045

Estrutura da máquina:

• Quadro principal por soldadura por traço 350H
• Estrutura da máquina: corte de eléctrodos de arame
• Conduzir por caixa de engrenagens

• Uma estação após a formação do rolo,
• Função: para revisar o produto final para cima e para baixo/ para a esquerda e para a direita
• Material do rolo: Material do rolo: GCR15 apagado 58°-62° acabamento CNC
• Ajuste por roda manual
• Quantidade: 1

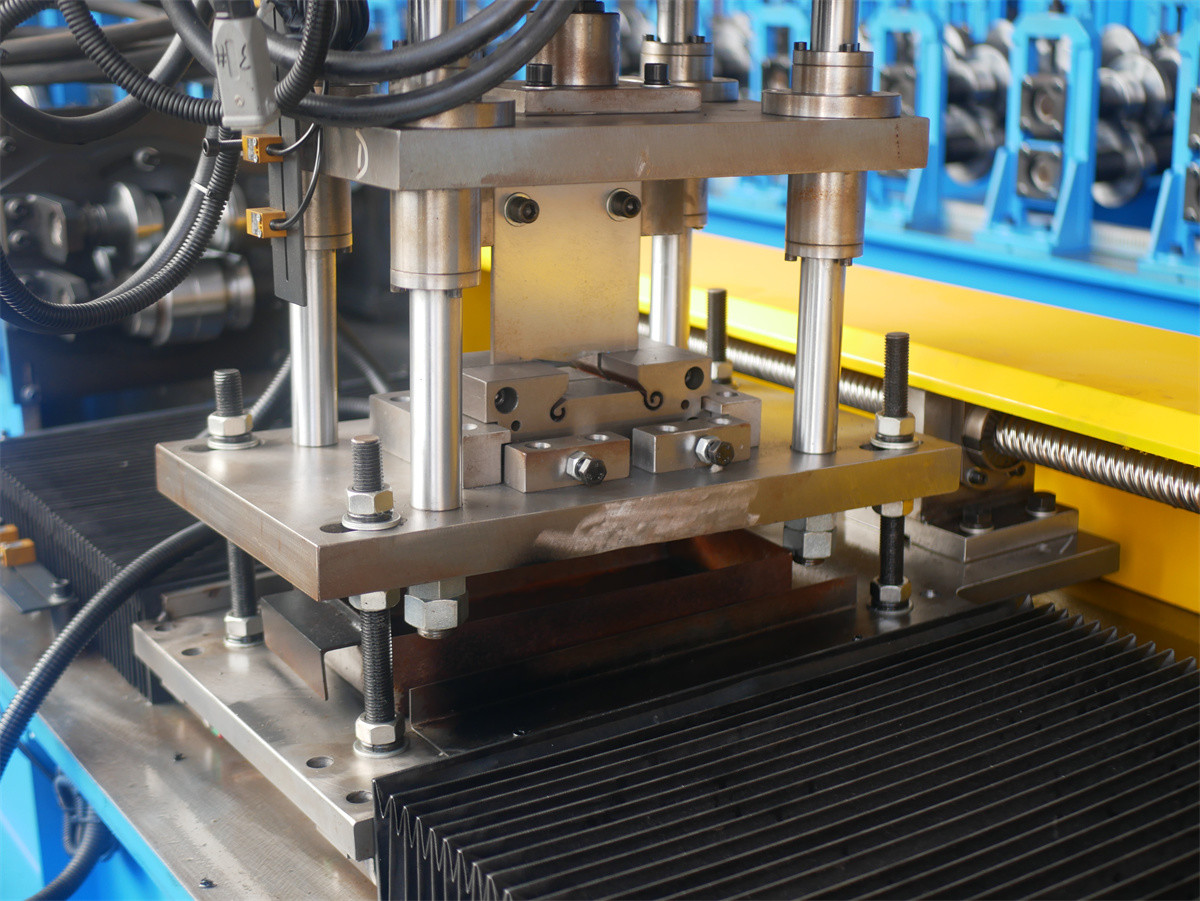

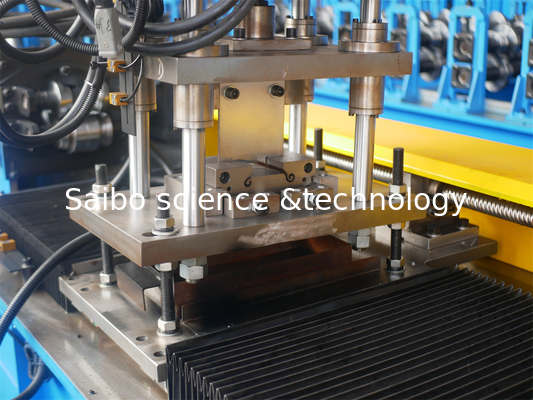

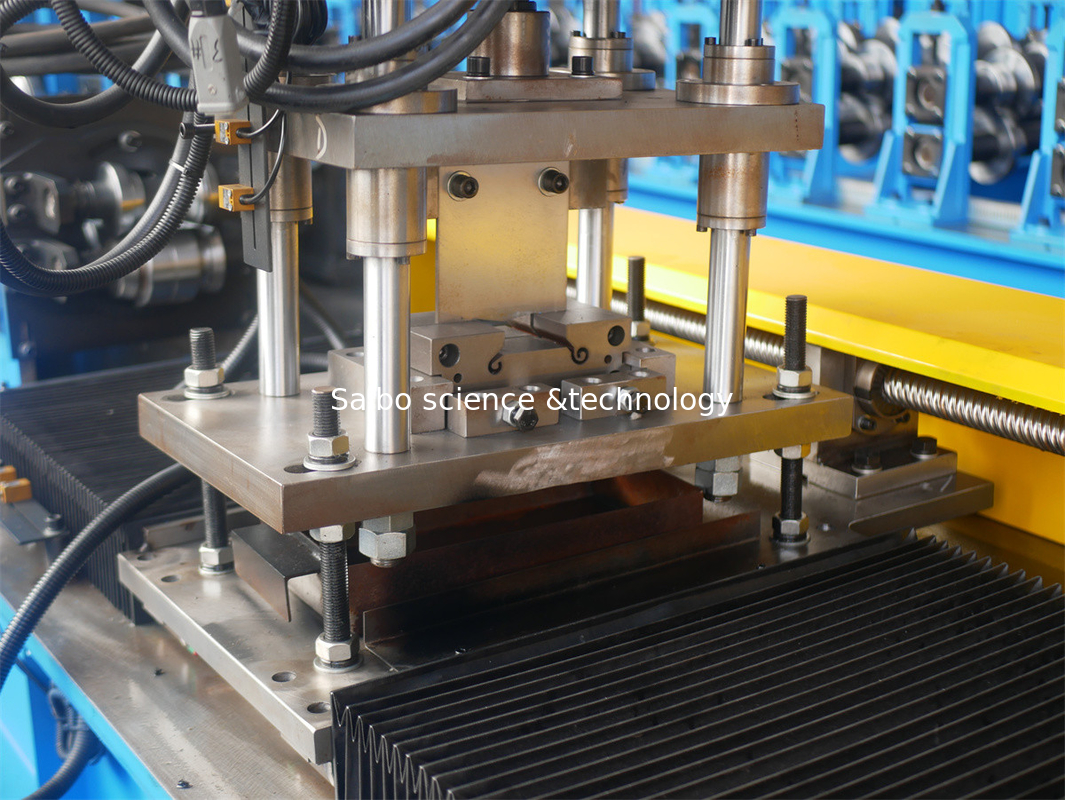

Sistema de corte hidráulico

• Cortar e perfurar após a formação: Corte a folha após a formação do rolo para o comprimento necessário
• Material da lâmina/moldas de perfuração: Cr12, dureza 58-62 HRC
• Alimentação por hidráulica,5.5KW
• Potência de servo-pista: 2,9 kW
• Pressão de trabalho: 12-16Mpa ajustável
• Medição do comprimento: medição automática do comprimento do codificador
• Tolerância de comprimento: +/- 1,5 mm para cada peça do produto final

Sistema hidráulico

• Potência hidráulica: 5,5 kW
• Pressão de trabalho: 12-16Mpa ajustável

• Válvula solenoide: 1 grupo
• Óleo hidráulico: 46# óleo hidráulico

• Quantidade:1

Armário de Controle de Computador

• Ajuste programável do comprimento e da quantidade do perfil
• Língua do sistema operativo: Inglês e Chinês
• Voltagem, Frequência, Fase: 380 V, 50 Hz, 3Fases
• Computador usado para controlar comprimento e quantidade. Máquina irá cortar automaticamente para o comprimento e parar quando a quantidade necessária é alcançada
• A imprecisão do comprimento pode ser facilmente corrigida.
• Painel de controlo: interruptor de botão e ecrã táctil
• Unidade de comprimento: milímetro

Fora da mesa.

• De peso superior a 20 g/m2
• Tamanho: cerca de 2,0 m de comprimento*0,8 m de largura*0,6-1 m de altura
• Uma mesa de fora com três rolos de apoio
• Quantidade: 3 unidades

Peças sobressalentes

• Rolamentos: 2 peças.
• Interruptor de limite: 2 peças
• Relay: 2 peças.
• Tubos de óleo: 1 peça.
• Parafusos e nozes: alguns.
• Cadeia: 1 peça
• Ferramentas: fechaduras, fechaduras hexadecimais, chave inglesa reguladora e outras máquinas-ferramenta de regulação correlativa
